电铸SOCKET测试弹片

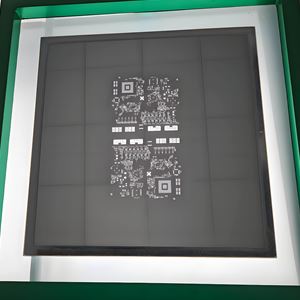

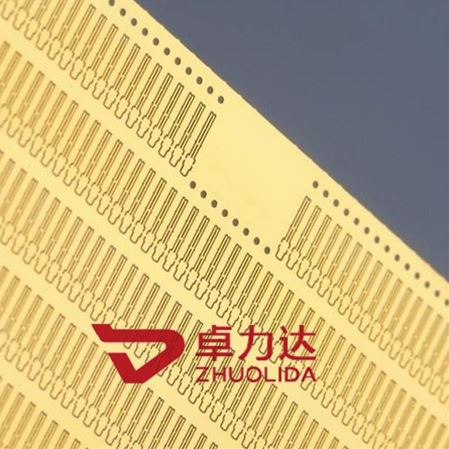

这是一种专为电子元件测试设计的高精度测试组件,特别适用于集成电路(IC)和各类半导体器件的性能检测。相比传统机械加工或冲压工艺,电铸技术能实现更复杂的立体弹片结构制造,其加工精度可达微米级,且产品具有极佳的一致性。电铸工艺制作的弹片接触点可精准控制形状和尺寸,确保测试信号的稳定传输,同时具备优异的导电性和耐磨性,能满足高频次测试的使用需求,是高端半导体测试领域的理想选择。

产品详情

电铸SOCKET测试弹片_高精度半导体测试核心组件_南通卓力达

在半导体产业向5G、AI、高速计算领域快速迭代的今天,芯片测试环节的精度、稳定性与耐久性,直接决定产品良品率与市场竞争力。电铸SOCKET测试弹片作为测试插座(Socket)的核心弹性导电部件,凭借微米级制造精度、优异高频特性与超长使用寿命,成为BGA、QFN、WLCSP等先进封装芯片测试的首选解决方案。南通卓力达深耕精密电铸领域十余年,专注高端电铸SOCKET测试弹片研发、生产与定制,为全球半导体测试设备厂商提供高一致性、高可靠性的核心组件,助力产业升级。

一、产品核心定义与应用场景

电铸SOCKET测试弹片是采用精密电铸工艺,以镍或镍合金为基材,通过离子沉积一体成型的弹性金属连接件,专门用于半导体芯片测试座,实现芯片与测试设备间的稳定电气连接与信号传输。

作为测试座的神经末梢,其核心应用场景覆盖:高端芯片测试,适配CPUFPGAAI芯片、射频芯片等高速高频芯片的功能测试、老化测试、量产测试;多封装兼容,支持BGAQFNLQFPWLCSP等主流及先进封装形式,满足不同引脚间距(最小可达0.175mm)的测试需求;严苛环境测试,可在-55+155宽温区、高频振动、高插拔频次场景下稳定工作,适配工业级、车规级芯片测试标准;半导体封装验证,用于封装工艺可靠性测试、接触电阻稳定性测试、信号完整性验证等关键环节。

二、电铸工艺核心优势(对比传统冲压)

传统冲压弹片受机械加工限制,存在精度低、一致性差、易应力断裂、高频信号损耗大等痛点,已无法适配先进芯片测试需求。卓力达电铸SOCKET测试弹片采用电铸一体成型技术,实现全方位性能突破:

1. 微米级超高精度:加工精度可达±0.003mm,弹片最小线宽0.04mm、厚度0.05-0.12mm,厚度公差±0.005mm,边缘无毛刺、无变形,确保多触点接触高度完全一致;

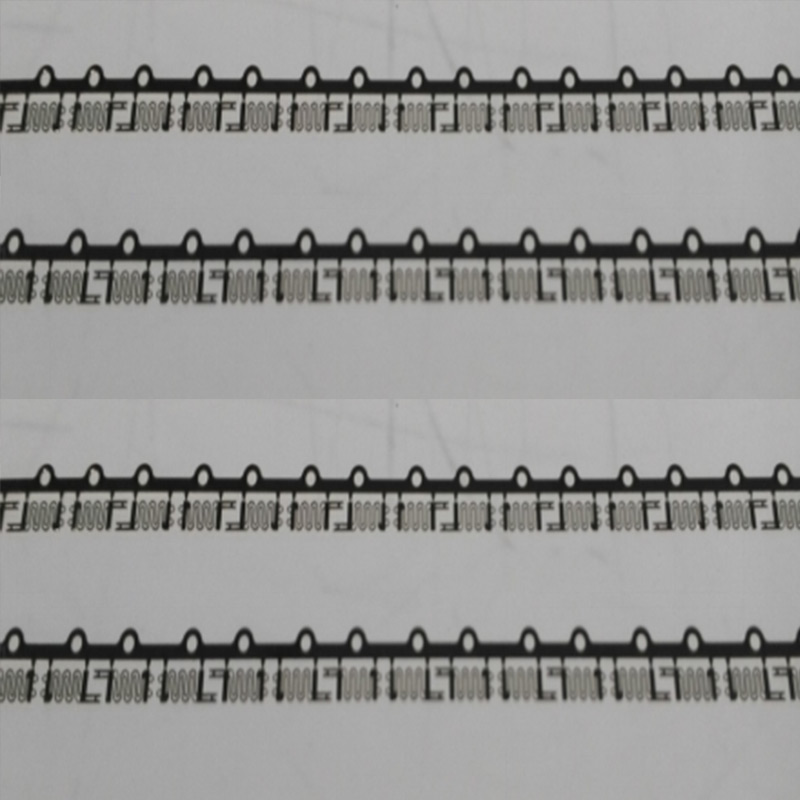

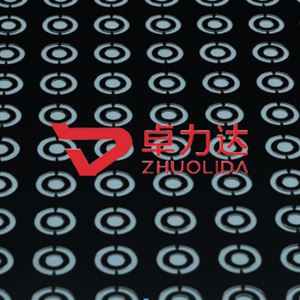

2. 复杂结构一体成型:可制造传统工艺无法实现的异形弹性结构(如蛇形弯曲、渐变厚度、多触点阵列),优化弹力分布,降低接触阻抗,提升信号传输稳定性;

3. 极致电气性能:基材为高硬度镍合金(450-550Hv),表面镀金/钯合金镀层(0.5-2μm),接触阻抗≤20mΩ40GHz高频下驻波比≤1.5,信号低损耗、无串扰,满足高速芯片测试要求;

4. 超长抗疲劳寿命:离子沉积成型无机械应力,插拔10万次后弹力衰减≤15%,使用寿命可达百万次,远超冲压弹片,大幅降低测试设备维护成本;

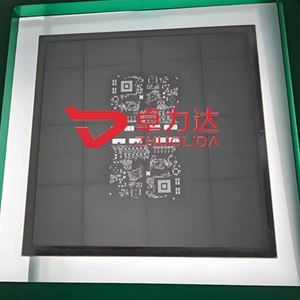

5. 高一致性与批量稳定性:整版电铸成型(单版可达数千颗),每颗弹片的尺寸、弹力、阻抗参数高度统一,批量生产一致性达99.9%,避免测试数据偏差;

6. 环保合规:全程采用无氰电铸工艺,产品符合RoHSREACH环保标准,适配全球高端客户供应链要求。

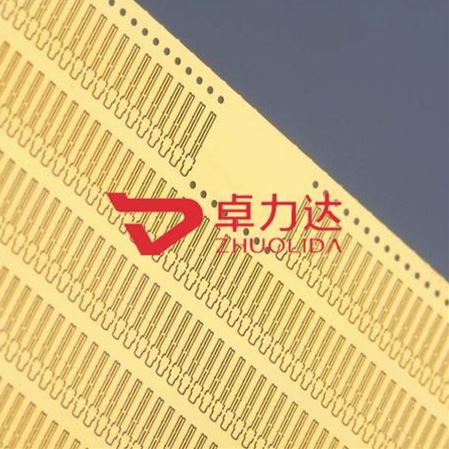

1605507802359


三、卓力达电铸SOCKET测试弹片核心参数(可定制)

卓力达电铸SOCKET测试弹片支持全维度定制,标准规格可满足多数场景需求,具体参数如下:基材默认采用镍合金(Ni-Co/Ni-P),可根据需求定制纯镍、镍钨合金材质;表面镀层常规为1μm金或钯金,镀层厚度可在0.5-2μm之间灵活调整;弹片标准厚度为0.08mm,定制范围覆盖0.05-0.12mm,最小线宽可达0.03mm,常规标准为0.04mm;接触阻抗标准值≤20mΩ,高频版可定制至≤10mΩ;弹力常规范围为20-30gf,可根据测试需求调整为15-50gf;工作频率标准支持DC-40GHz,射频优化版可升级至DC-50GHz;插拔寿命标准≥10万次,加强版可达到≥50万次;适配引脚间距常规为0.4mm,可覆盖0.175mm-1.27mm的全场景需求,完美适配不同封装类型的芯片测试。

四、南通卓力达核心实力(为什么选择我们)

1. 十余年技术深耕:2015年建成南通卓力达精密电铸工业园,拥有万级洁净生产车间、全自动电铸生产线、二次元影像仪、SEM扫描电镜等精密检测设备,实现研发、生产、检测一体化,年产能超千万颗;

2. 全流程定制服务:支持从图纸设计、结构仿真、样品试制、批量生产到售后技术支持的全链路服务,可根据客户测试座结构、芯片封装、性能要求定制专属弹片方案,3-7天快速出样;

3. 严苛质量管控:每批产品经过尺寸全检、阻抗测试、弹力测试、插拔疲劳测试、镀层附着力测试五道核心工序,100%全检,确保交付产品零缺陷;

4. 丰富行业案例:产品已广泛应用于国内头部半导体测试设备厂商、封测企业,覆盖消费电子、汽车电子、工业控制、人工智能等领域,累计服务客户超500家,出口欧美、东南亚等地区;

5. 快速交付与售后保障:标准型号常备库存,3天内发货;定制化订单7-15天批量交付;提供24小时技术支持,质量问题无条件退换货,解决客户后顾之忧。

五、总结与合作邀约

随着半导体技术持续向小型化、高频化、高可靠性发展,电铸SOCKET测试弹片作为测试环节的核心组件,市场需求持续增长。南通卓力达凭借领先的电铸技术、严苛的品控体系、快速的定制能力,为客户提供高性能、高一致性、高性价比的电铸SOCKET测试弹片,助力客户提升测试效率、降低生产成本、增强市场竞争力。

无论您是需要标准型号产品,还是定制化解决方案,南通卓力达都将以专业的技术、优质的产品、贴心的服务,成为您最可靠的合作伙伴。欢迎致电0513-81601666,咨询产品详情、获取样品、洽谈合作!
