电铸晶圆模板｜南通卓力达源头定制 WLP/FC 倒装芯片植球专用精密镍模板

在国内半导体国产化加速、AI 算力芯片、HBM 高带宽内存、Chiplet 芯粒、车规功率芯片量产扩容的行业背景下，晶圆级封装（WLP）、FC 倒装焊、2.5D/3D 堆叠封装成为先进芯片主流制程，电铸晶圆模板作为晶圆锡膏印刷、微凸点植球、助焊剂精准涂布的核心精密工装，直接决定晶圆凸点均匀度、封装良率与产线量产稳定性，是高端封测产业链不可或缺的关键耗材。伴随芯片制程迈入 3nm/5nm，芯片 I/O 引脚间距压缩至 50μm 以内，传统激光切割、化学蚀刻不锈钢模板受制于减材制造工艺短板，普遍存在孔壁毛刺、开孔锥度失控、尺寸偏差大、锡膏残留堵孔、反复印刷变形等问题，已经无法匹配超细间距晶圆量产需求，采用电化学增材成型的电铸晶圆模板逐步成为头部封测厂、IC 设计企业标准化选型产品。南通卓力达深耕精密镍电铸二十余年，立足江苏南通自有生产园区，依托自主脉冲 - 超声复合电铸、LDI 直写光刻、AI 全自动视觉检测三大核心自研技术，专注 4~12 英寸全规格电铸晶圆模板定制生产，产品通过 IATF16949 车规品质、ROHS&REACH 环保认证，常年配套国内头部封测企业、瑞士灏讯 HUBER+SUHNER 等海外半导体零部件集团，兼顾研发小批量打样与十万级大批量量产订单。

电铸晶圆模板以高纯氨基磺酸镍（镍纯度≥99.95%）、镍钴合金为原材料，依托原子级电化学沉积一体成型，全程无机械切削应力、无熔融毛刺，天然形成可控倒锥镜面孔壁，从工艺根源区别激光与蚀刻模板的先天缺陷。卓力达自研工艺可稳定实现最小5μm 超微孔开孔，开孔尺寸公差≤±0.8μm、孔位定位精度≤±1μm、板厚公差控制在 ±0.005mm，孔壁粗糙度低至 Ra≤0.05μm，锡膏、微锡球、助焊剂脱模残留率＜0.5%，相比常规不锈钢激光钢网，可将晶圆植球空焊、锡珠、桥连不良率下降 18%~30%，大幅提升晶圆封装良品率。在材质选型上，纯硬镍基材模板厚度 0.02~0.12mm，性价比突出，适配实验室新品研发打样；HV500~650 硬度镍钴合金耐磨模板，连续刮刀印刷可达 50 万次以上，使用寿命是同规格激光模板的 3~5 倍，有效减少产线频繁换网停机、降低客户长期采购成本，适配 8/12 英寸大尺寸晶圆量产产线。

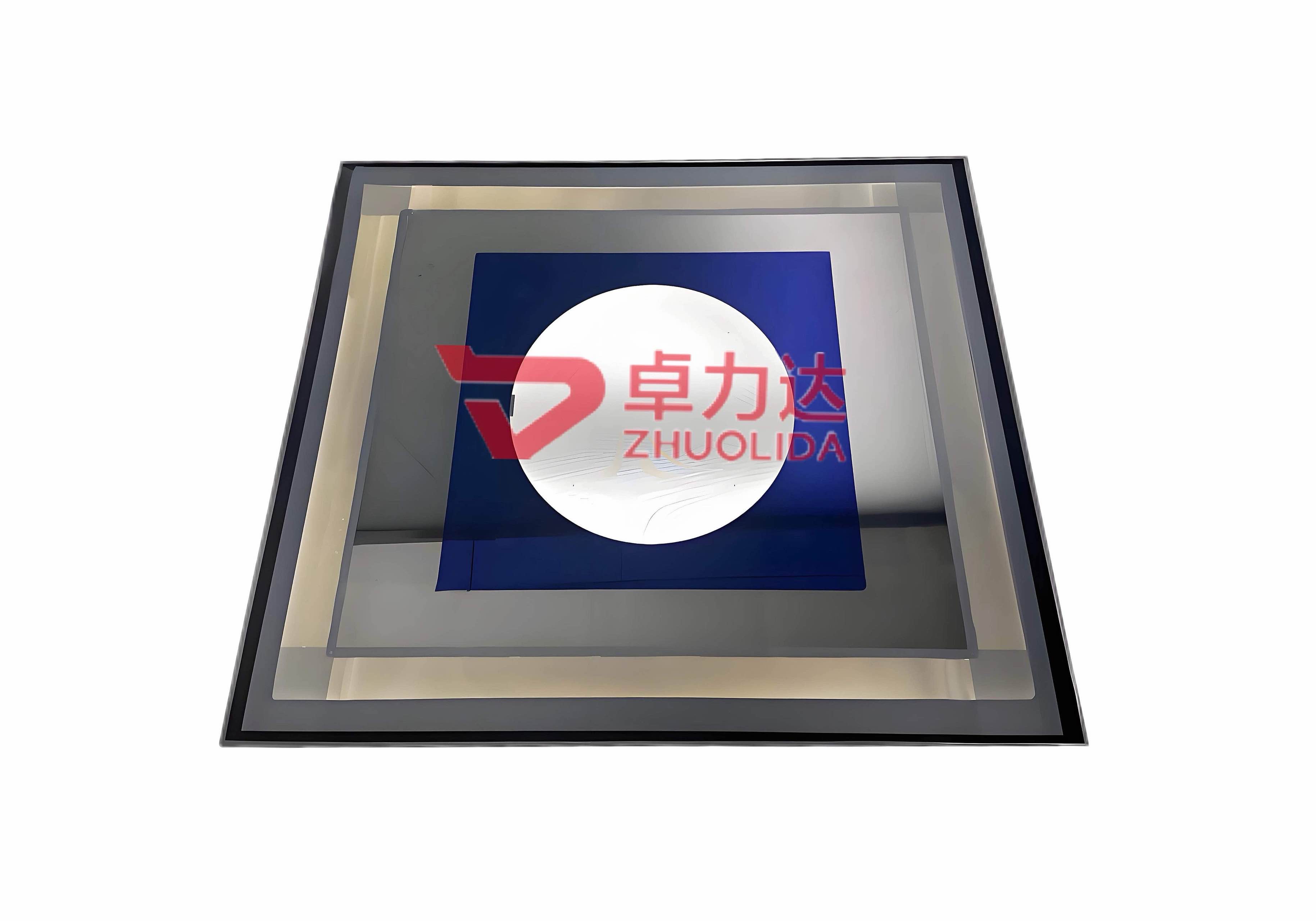

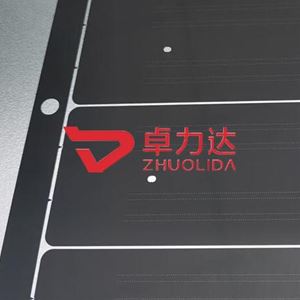

卓力达电铸晶圆模板产品规格全覆盖，可定制4 寸、6 寸、8 寸、12 英寸全尺寸晶圆配套模板，板厚区间 0.02mm~0.35mm，开孔支持圆形、异形微孔、阶梯分区加厚、局部纳米防粘涂层等个性化定制，深度适配四大高端半导体应用场景。其一为 WLP 晶圆级 Fan-in/Fan-out 封装，适配消费电子基带芯片、射频芯片晶圆植球印刷，50~150μm 常规间距稳定量产；其二 FC 倒装芯片封装，面向 CPU/GPU/AI 加速器芯片微凸点制作，满足 20~50μm 超细间距精密锡膏转印；其三 2.5D/3D 堆叠 + HBM 存储芯片制程，专为高带宽内存晶圆多叠层键合定制超密孔阵列模板；其四车规功率半导体与 MEMS 器件封装，宽温 - 40℃~150℃尺寸无变形，适配车载 IGBT、传感器晶圆严苛生产环境。同时产品延伸应用在光学晶圆、生物芯片微流控开孔印刷领域，凭借超高尺寸一致性，满足科研院所、半导体实验室非标试样需求。

作为南通本土源头生产厂商，卓力达搭建从图纸解析→Gerber/CAM 资料优化→LDI 光刻母模制备→恒温脉冲电铸成型→应力时效整平→二次元 + 金相显微镜全检→洁净绷网→真空无尘封装全闭环生产流程，车间配置百级洁净生产区，所有电铸晶圆模板出厂附带完整尺寸检测报告、材质证明文件，方便客户来料检验、外贸报关使用。依托南通长三角区位优势，江浙沪周边半导体产业园客户可上门现场试样、工艺调试；外贸订单支持DHL、联邦快递全球门到门发货，配套全套报关申报资料，此前公司批量交付英国灏讯子公司 ABF 载板配套电铸件，产品经过欧洲半导体产线量产验证，出口品质成熟可控。

当前国内晶圆产能持续扩张，先进封装国产化提速，越来越多封测厂商逐步淘汰传统钢网，批量切换高精度电铸晶圆模板。南通卓力达持续迭代电解液配方与脉冲电控系统，不断突破更小孔径、超薄板厚制造瓶颈，坚持图纸免费工艺优化、小单快速打样（3~5 个工作日交付）、量产订单按期履约的服务标准，24 小时技术工程师对接工艺难题。无论芯片研发阶段少量试样，还是半导体工厂全年稳定量产采购，卓力达均可依托源头工厂定价优势、全链条品控实力，为全球客户提供一站式电铸晶圆模板解决方案。

如需定制适配自有晶圆设备参数的电铸晶圆模板，可提供图纸、Gerber 文件，南通卓力达免费出具开孔方案与报价，以微米级精密制造助力半导体客户提升封装良率、优化生产成本。
