ABF 电铸模板｜南通卓力达源头定制 FC-BGA 载板植球专用精密电铸钢网

在 AI 算力芯片、GPU、HBM 高带宽存储、FC-BGA 倒装封装国产化提速浪潮下，ABF电铸模板（味之素积层薄膜基板）凭借超细线路、低介电、高耐热优势，成为高端芯片先进封装主流基材，而ABF电铸模板作为 ABF 载板锡膏印刷、微凸点植球的核心精密工装，直接决定芯片封装良率、焊球均匀度与量产稳定性，是先进半导体封测产业链不可或缺的关键配件。传统激光切割、化学蚀刻模板受减材工艺限制，在 40μm 以下超细间距、高密度微孔场景中易出现孔壁毛刺、开孔锥度失控、锡膏残留堵孔、桥连虚焊等缺陷，已经无法匹配新一代 ABF 载板精密制程需求，采用电化学加成工艺的ABF电铸模板逐步成为行业标准化选型方案。南通卓力达深耕精密镍电铸二十余年，立足江苏南通生产基地，专注定制半导体级ABF电铸模板，依托自主脉冲超声复合电铸技术，解决超细开孔精度、孔壁光洁度、批量一致性三大行业痛点，服务国内封测厂、IC 载板厂商、算力芯片研发企业与海外 HUBER+SUHNER 等跨国零部件供应商。

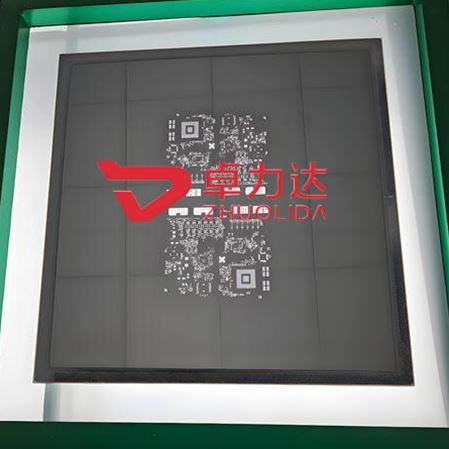

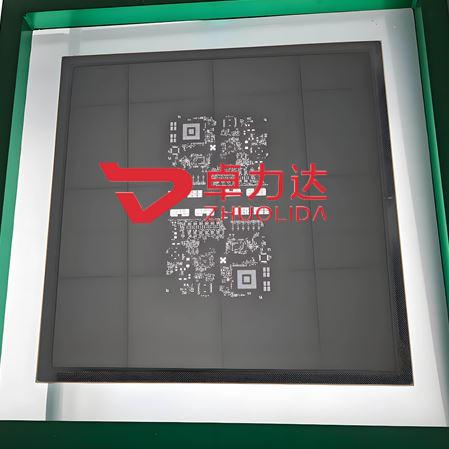

ABF电铸模板区别于常规激光钢网的核心是增材电化学沉积成型工艺，以高纯氨基磺酸镍、镍钴合金为原材料，依托 LDI 光刻母模逐层原子级沉积一体成型，无机械切割应力、无熔融毛刺，天然形成上大下小的倒梯形镜面孔壁结构，是适配 ABF 载板 5~100μm 微间距植球的最优工艺路线。常规激光钢网开孔公差普遍 ±3~5μm，孔壁残留激光灼烧锯齿，锡膏释放率仅 85% 左右；卓力达ABF电铸模板可实现开孔尺寸公差≤±1μm、孔位定位精度≤±0.8μm，孔壁粗糙度 Ra≤0.05μm，锡膏 / 助焊膏释放率≥97%，从源头杜绝 ABF 载板印刷空焊、锡珠、连锡不良，将封装制程良品率提升 12%~28%。产品基材分为纯硬镍与镍钴合金两类：单层 0.02mm~0.15mm 超薄硬镍模板适配研发小批量打样，HV600±50 硬度镍钴合金电铸模板耐磨抗形变，连续量产印刷可达 50 万次以上，使用寿命是同规格不锈钢激光钢网的 3~4 倍，大幅降低客户频繁换网、停机换模的生产成本。

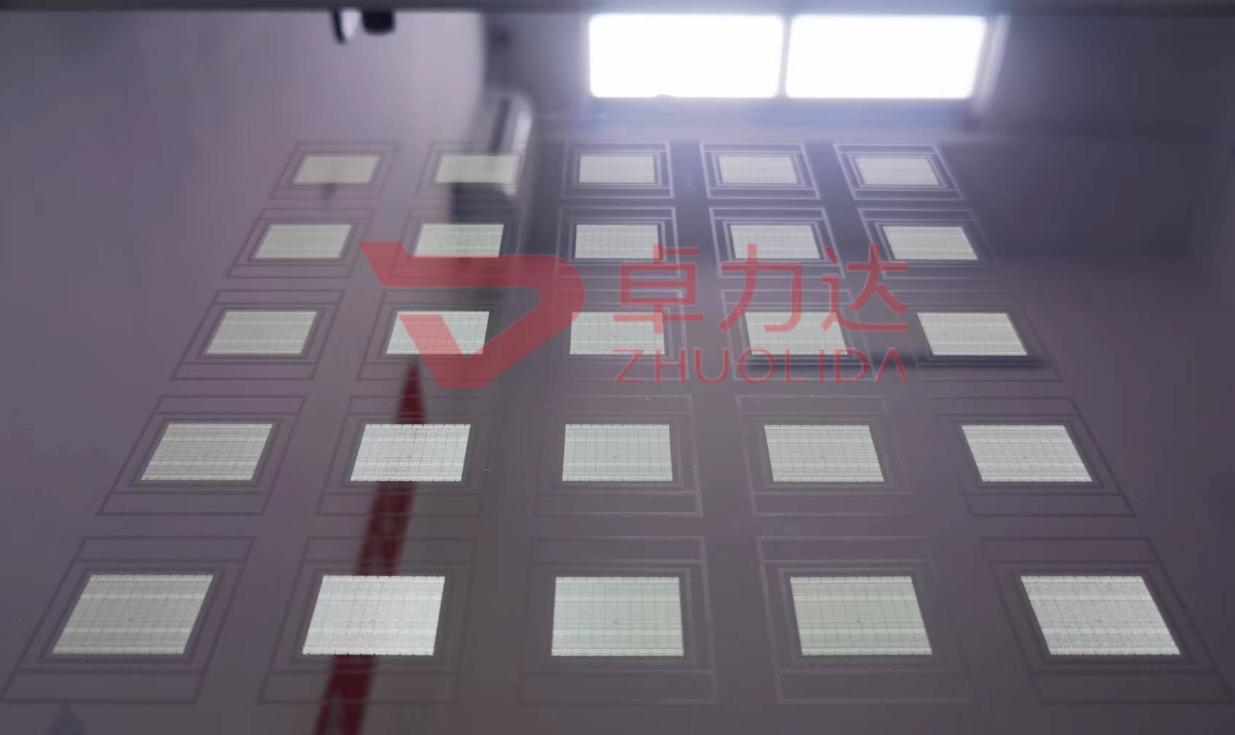

南通卓力达ABF电铸模板全系列产品适配全品类 ABF 载板应用场景，覆盖 FC-BGA 倒装芯片植球、HBM 堆叠存储载板印刷、Chiplet 芯粒封装、2.5D/3D 先进封装、车载功率半导体载板锡膏转印五大核心领域。针对 AI 大算力 GPU、CPU 超密 I/O 焊盘，可定制最小孔径 25μm 微孔阵列模板，支持局部加厚阶梯电铸、分区异形开孔、单面纳米防粘涂层定制；针对小批量研发试样，支持 Gerber、DXF、PDF 图纸快速转化，3~5 个工作日快速打样交付；针对十万级量产项目，依托南通工业园多条自动化电铸产线，实现批量尺寸一致性管控，同批次产品厚度误差控制在 ±0.003mm 以内，满足车规半导体 IATF16949 品质管控标准。此前我司配套瑞士灏讯 HUBER+SUHNER 英国子公司 ABF 挠性阵列零件所用两款电铸镍产品（DPA00427632、DPA01202317），即为定制化 ABF 配套精密电铸件，经过海外批量量产验证，适配欧洲先进封装生产线印刷参数。

作为南通本土源头生产厂家，卓力达构建从图纸解析→LDI 光刻制版→脉冲电铸沉积→应力时效处理→CNC 精密整形→AI 全视觉尺寸检测→绷网出货全闭环生产体系，所有 ABF电铸模板出厂前经过二次元影像仪、金相显微镜全检，逐项核验孔径、孔距、板厚、孔壁光洁度四大关键参数，附出厂检测报告，方便客户报关、入库、来料检验使用。依托长三角区位优势，南通工厂辐射苏州、昆山、上海、无锡半导体产业园，江浙沪客户可上门试样、现场工艺调试；外贸订单支持 DHL、FEDEX 全球出货，配套报关申报资料、产品材质证明（镍材质 ROHS、REACH 合规检测），适配出口英国、瑞士、东南亚等海外封测客户报关需求，解决外贸企业单证缺失、归类难的痛点。

当下半导体国产化持续深化，ABF电铸模板产能持续扩张，下游对高精度 ABF电铸模板需求逐年攀升，不少封装厂商逐步淘汰低效激光钢网，批量切换电铸工艺模板。南通卓力达持续迭代电铸电解液配方与脉冲控制工艺，不断突破更小孔径、超薄板厚的制造瓶颈，兼顾研发打样小单与大批量量产订单，以合理出厂价、稳定交期、全生命周期技术服务，为国内外客户提供一站式 ABF 载板印刷解决方案。

如果您正在选型 FC-BGA 植球钢网、ABF电铸模板，无论是国产芯片项目试样，还是跨国集团量产配套，南通卓力达可根据图纸免费出具开孔优化方案、工艺选型建议，用高稳定性 ABF电铸模板助力客户降低封装不良率，提升产线生产效率。
