随着 AI 算力芯片、FC-BGA 倒装封装、HBM 高带宽存储产业加速扩产，ABF 载板微间距植球、锡膏印刷工艺门槛持续抬升。FC 钢网作为倒装芯片封装核心精密工装，直接管控锡膏转移量、凸点成型一致性，钢网微孔精度、孔壁状态决定封装良率。传统激光切割、蚀刻钢网难以适配超细间距量产工况，电铸 FC 钢网依托微米级一体成型优势，逐步成为国内封测头部产线主流选择。南通卓力达专注半导体电铸 FC 钢网研发制造，立足长三角，面向江浙沪封测企业、IC 载板厂商提供高精度植球印刷解决方案。
FC 钢网特指 FC-BGA 倒装芯片封装专用印刷模板，主要应用于 ABF 载板锡膏印刷、微凸点植球、助焊剂涂布工序。在先进封装制程中，芯片引脚间距不断缩小，部分高端产品间距低至 40μm 级别。印刷环节一旦出现锡膏量不均、桥连、少锡、堵孔问题，极易引发虚焊、空洞、锡球偏移，造成整片基板报废。传统不锈钢激光 FC 钢网加工依靠高温熔融开孔，微孔内壁存在熔渣、热影响层，孔壁粗糙容易挂附锡膏；长时间印刷孔径慢慢变形，需要频繁下线清洗、更换模板，严重拖累产线稼动率。蚀刻工艺制作的钢网存在侧向腐蚀，开孔上下口径不一致，锡膏脱模效果差，无法稳定支撑高密度阵列印刷。

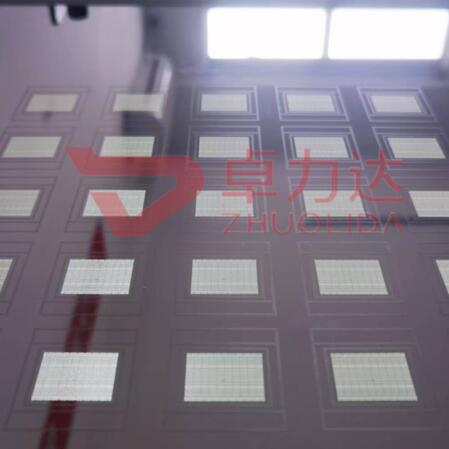

电铸 FC 钢网采用 LDI 光刻母模搭配脉冲电化学沉积工艺，属于增材制造方式，区别于激光、蚀刻减材加工。金属原子有序沉积成型，无切削应力、无高温灼烧缺陷。南通卓力达优化低应力电铸体系，可选高纯镍、高耐磨镍钴合金基材，开孔尺寸公差稳定控制在 ±1~2μm，微孔侧壁垂直度接近 90°，内壁经过纳米抛光处理，形成光滑镜面结构。锡膏、助焊剂通过时不易挂壁残留，脱模率显著提升，从源头减少堵孔、锡膏拉丝、相邻焊盘桥连等不良现象。钢网厚度支持 0.02~0.25mm 灵活定制，残余应力低，持续往复印刷、环境温度波动条件下不易翘曲形变，保证数万次印刷后阵列图形尺寸稳定。成品在万级洁净车间完成超纯水清洗与真空封装，杜绝金属微粒脱落，满足半导体超净车间异物管控规范。
对比普通激光 FC 钢网，镍钴合金电铸 FC 钢网最大优势体现在使用寿命与长期印刷稳定性。常规激光钢网稳定印刷上限约 5000 次，镍钴合金电铸 FC 钢网可提升至 15000 次以上，耗材更换频次大幅下降，减少产线停机调试成本。在超细间距 FC-BGA、SiP 系统级封装、扇出型晶圆封装场景中优势突出。除标准矩形阵列开孔外，厂家支持阶梯钢网、分区异型图形、局部补强结构定制，适配不同型号算力芯片、车载功率芯片载板工艺需求。新品研发阶段支持快速打样，缩短芯片工艺验证周期，助力封测企业加快新产品落地。
在实际量产应用场景，FC 钢网性能优劣直接体现在生产成本控制。不少封测厂商初期优先考量钢网采购单价，长期运营却忽略不良报废、停机损耗带来的隐性成本。高端电铸 FC 钢网单件采购价格更高，但凭借更高良率、更长使用寿命，大规模量产下单位印刷综合成本更具优势。同时国产精密电铸工艺不断突破，打破海外高端 FC 钢网长期垄断，交付周期大幅缩短，供应链自主可控性显著增强。依托江苏南通区位优势，可快速对接上海、苏州、无锡、杭州、宁波等长三角半导体产业集群，样品寄送、技术对接响应高效。
厂区配备激光直写光刻设备、AI 全域视觉检测仪、二次元高精度测量仪器，建立母模制备、脉冲合金电沉积、应力时效整平、无尘清洗全闭环品控流程。每一张 FC 钢网完成孔径、孔位、平面度、外观缺陷全项检测，配套完整检测报告，方便半导体工厂来料审核。同时工程师可结合客户印刷参数、锡膏型号、载板焊盘尺寸，提供开孔方案优化建议，进一步挖掘印刷工艺窗口。
当前国内先进封装赛道竞争白热化，FC-BGA 产能持续扩张，单纯依靠印刷设备调试提升良率的空间日渐饱和。选用高精度 FC 钢网优化前端锡膏印刷工序，减少后端不良返修，成为封测工厂降本增效的关键抓手。越来越多企业逐步淘汰传统激光钢网，导入电铸 FC 钢网用于高端芯片量产。
面向 Chiplet、异构集成等下一代封装趋势，南通卓力达持续迭代超薄、超大幅面电铸 FC 钢网工艺，优化耐磨合金配方，适配更小间距微凸点制程。立足长三角半导体产业链腹地，持续为江浙沪 IC 载板企业、封测厂商提供 FC 钢网一站式定制方案。在国产先进封装突围进程中，高性能 FC 钢网不断夯实印刷工艺基础，助力国内 FC-BGA 封装持续提升良率、压缩制造成本。
