在半导体产业链中，芯片测试是把控产品良率、保障终端品质的核心环节，而 SOCKET 测试座内部的电铸SOCKET测试弹片，作为芯片与测试设备之间的导电桥梁，直接决定信号传输精度、测试稳定性与设备使用寿命，是高端芯片测试设备不可或缺的核心部件。随着 AI 算力芯片、5G 射频芯片、车规级芯片、先进封装芯片全面普及，市场对高密度、高频、长寿命测试弹片的要求持续升级。南通卓力达深耕精密电铸领域，专注研发、生产、定制电铸SOCKET测试弹片，凭借微米级制造工艺、优异的导电弹性与高频性能，为半导体测试设备厂商、封装企业提供高可靠性解决方案，助力高端芯片测试高效落地。
传统冲压、蚀刻工艺制作的测试弹片，早已无法适配当下高端芯片的测试需求。冲压弹片依靠机械折弯成型，内部残留应力大，反复插拔测试后易出现弹性衰减、形变断裂，引脚对位精度逐步偏移，造成接触不良、测试误判；同时受加工限制，难以实现微型化、多触点复杂结构，无法满足 QFN、BGA、WLCSP 等超细引脚封装芯片的装配要求。普通蚀刻弹片存在侧蚀缺陷，弹片厚薄不均、边缘粗糙，表面镀层结合力弱，长期高频工况下易氧化，导致接触电阻持续攀升，信号损耗加剧。此外，传统弹片普遍寿命较短，通常仅能完成十几万次测试，频繁更换不仅增加运维成本，还会打断产线连续测试节奏，严重影响量产效率。

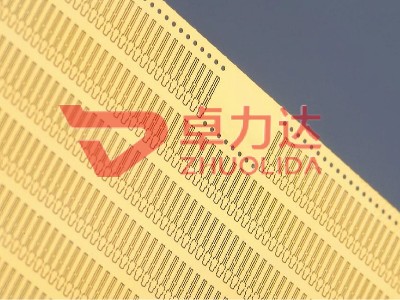

依托成熟的光刻 + 电化学沉积复合工艺，南通卓力达打造的电铸SOCKET测试弹片，从工艺根源解决行业痛点，综合性能全面领先传统产品。产品采用高纯镍合金、铍铜合金一体电铸成型，全程无机械切削、无外力折弯，彻底消除内应力，弹片回弹一致性极佳。加工精度可达微米级别，最小引脚间距适配至 0.175mm，针位公差控制在 ±5μm 以内，完美匹配高密度先进封装芯片的测试需求。我们对弹片接触区域进行镀金、钯金复合镀层处理，镀层均匀致密，有效隔绝空气氧化，稳定接触电阻至 20mΩ 以内，在 40GHz 高频信号传输场景下，依旧保持低损耗、无失真，充分满足高速芯片、射频芯片的高频测试标准。
在机械性能与环境适应性方面，我厂电铸SOCKET测试弹片表现尤为突出。经过结构优化的弹性本体，抗疲劳强度大幅提升，常规工况下可稳定完成 100 万次以上插拔测试，弹力衰减率低于 15%，使用寿命是传统弹片的 3 倍以上。弹片接触力经过精准调校，既能保证与芯片焊盘紧密贴合，又不会压伤精密焊盘，兼顾接触可靠性与芯片防护。产品经过冷热冲击强化处理，可在 - 55℃至 155℃宽温域环境中稳定工作，无惧高低温老化测试、车载芯片严苛验证场景，同时具备优异的耐酸碱、抗腐蚀能力，适配无尘车间、老化实验室等多类工作环境。针对不同测试需求，我们可定制 U 型、悬臂式、多触点集成式等异形结构弹片，灵活兼容量产测试座、老化测试座、研发验证测试座等各类设备。
凭借过硬品质，电铸SOCKET测试弹片广泛应用于半导体全流程测试场景。在芯片封装端，适配 BGA、QFP、WLCSP 等主流封装产品的量产分拣测试；在芯片设计企业，用于 CPU、FPGA、AI 算力芯片的研发验证与性能检测；在车规、工控领域，满足高可靠性芯片的老化测试、严苛环境模拟测试；同时也大量配套半导体测试设备、测试治具厂商，成为国产高端测试设备升级的核心配件。
南通卓力达坐落于江苏南通，依托区域半导体产业优势，搭建万级无尘生产车间，配备全自动恒温电铸设备、LDI 激光光刻系统、高精度阻抗测试仪、疲劳寿命试验机等全套检测设备。从母模开发、电铸成型、表面镀覆到成品全检，全流程遵循半导体行业质量管理规范，每一批弹片均经过接触电阻、弹性寿命、高频性能等多项严苛检测，确保批量产品品质高度统一。我们支持全流程定制服务，可根据客户图纸、样品、设备参数快速打样，小批量研发订单与大批量量产订单均可高效承接，交期稳定可控。依托完善的物流网络，产品可快速配送至江苏、上海、浙江、广东等半导体产业聚集地，江浙沪地区支持加急配送。同时配备专业技术团队，提供售前方案选型、售中进度跟进、售后工况调试的全周期服务。
当前半导体国产替代进程加速，高端芯片测试设备迎来发展机遇，高性能测试弹片的市场需求持续走高。南通卓力达坚持技术创新，持续迭代电铸工艺与产品结构，不断突破精度与性能上限。如果您正在寻找专业电铸SOCKET测试弹片厂家、半导体测试配件供应商，或是有异形测试弹片、高精密弹性元件定制需求，欢迎联系南通卓力达。我们将以精密制造实力、稳定的产品品质与贴心服务，为高端芯片测试保驾护航，携手合作伙伴共筑半导体产业新生态。
