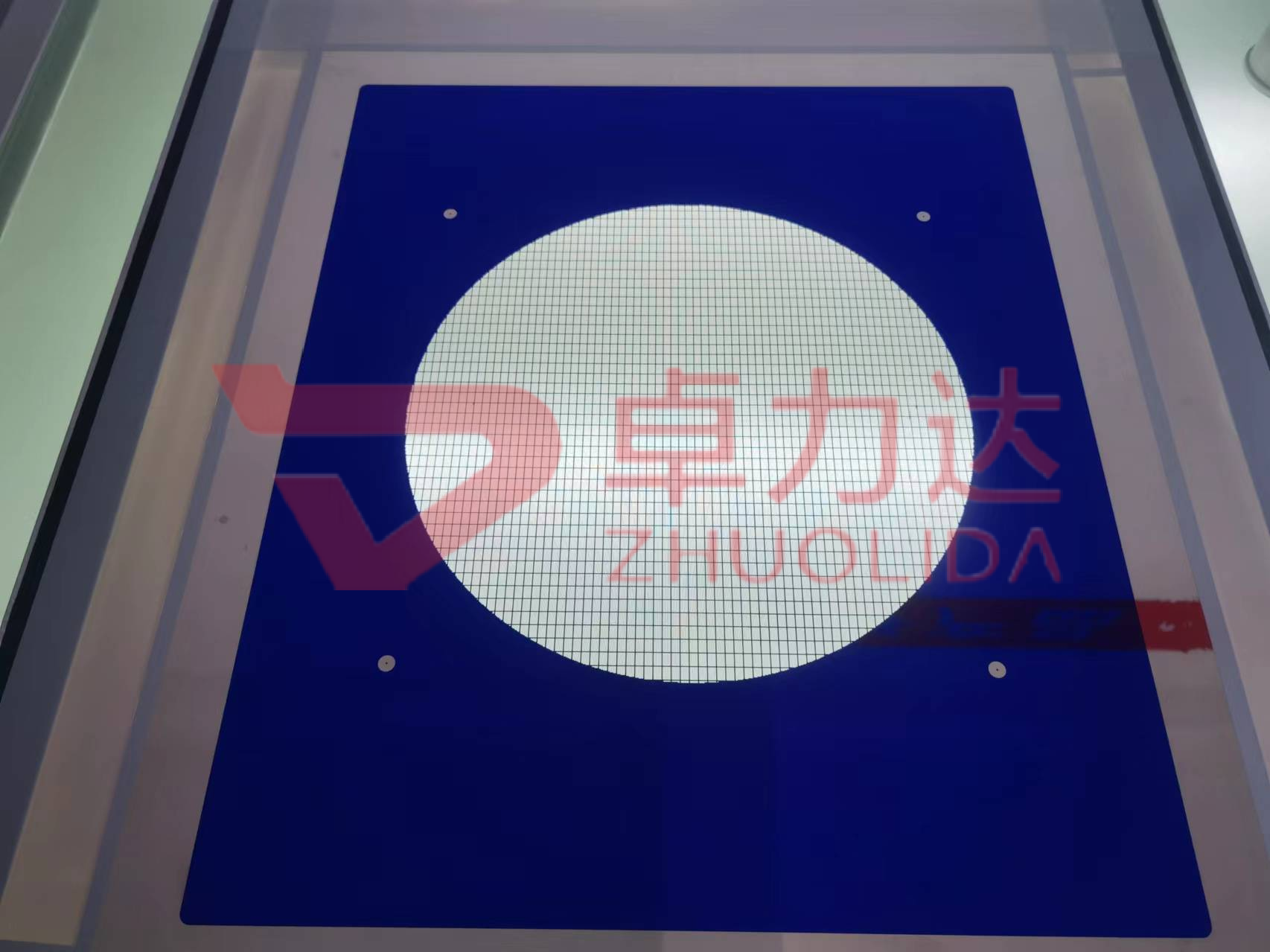

在半导体晶圆制造、先进封装、芯片光刻、微纳压印等核心环节，电铸晶圆模板是实现微米‑亚微米级精密图形复刻、晶圆
制程定位、微孔阵列成型的关键功能元件。区别于传统蚀刻、机械加工模板，电铸晶圆模板依托电化学沉积成型工艺，具备
孔径均匀、孔壁垂直光滑、无应力变形、图形精度高等核心优势，可稳定适配 5nm‑28nm 先进制程芯片生产需求。南通卓
力达深耕半导体精密电铸领域二十余年，专注电铸晶圆模板研发、定制与规模化生产，以万级洁净产线、微米级精度管控
、严苛半导体级品控体系，为半导体行业提供高可靠、高一致性的晶圆模板解决方案。
制程定位、微孔阵列成型的关键功能元件。区别于传统蚀刻、机械加工模板，电铸晶圆模板依托电化学沉积成型工艺，具备
孔径均匀、孔壁垂直光滑、无应力变形、图形精度高等核心优势，可稳定适配 5nm‑28nm 先进制程芯片生产需求。南通卓
力达深耕半导体精密电铸领域二十余年，专注电铸晶圆模板研发、定制与规模化生产，以万级洁净产线、微米级精度管控
、严苛半导体级品控体系，为半导体行业提供高可靠、高一致性的晶圆模板解决方案。
一、电铸晶圆模板核心工艺原理
电铸晶圆模板采用光刻‑脉冲电铸复合成型技术，以高精度硅基母版为基准，通过 LDI 激光直写曝光、图形显影、高纯镍 /
镍钴合金定向电沉积、化学脱模、精密后处理，一体成型晶圆级精密结构模板。
标准化工艺流程：母版精密制备→超洁净基材前处理→高精度图形曝光显影→脉冲式电铸沉积成型→精密脱模→多级超纯
水清洗→钝化 / 镀金处理→AI 视觉全检→真空无尘包装。全程无机械切削、无热应力，图形复刻精度可达 ±0.5μm，最小
加工结构 3μm，完美适配晶圆微孔阵列、定位孔、微流道、压印结构等高端半导体场景，解决传统模板侧蚀大、毛刺多、
图形一致性差等行业痛点。
镍钴合金定向电沉积、化学脱模、精密后处理，一体成型晶圆级精密结构模板。
标准化工艺流程：母版精密制备→超洁净基材前处理→高精度图形曝光显影→脉冲式电铸沉积成型→精密脱模→多级超纯
水清洗→钝化 / 镀金处理→AI 视觉全检→真空无尘包装。全程无机械切削、无热应力，图形复刻精度可达 ±0.5μm，最小
加工结构 3μm，完美适配晶圆微孔阵列、定位孔、微流道、压印结构等高端半导体场景，解决传统模板侧蚀大、毛刺多、
图形一致性差等行业痛点。
二、卓力达电铸晶圆模板核心技术参数
针对半导体晶圆制造严苛工况，卓力达定制专属电铸工艺体系，核心性能对标国际高端标准：
精度指标：图形公差 ±0.5μm，孔距精度 ±1μm，最小结构尺寸 3μm，平面度≤0.008mm/㎡，图形复刻一致性≥99.8%；
结构规格：适配 4‑12 英寸晶圆尺寸，模板厚度 0.02‑0.1mm，支持微孔阵列、异形定位孔、微纳压印结构、导流流道定制；
材质性能：采用 99.99% 高纯镍 / 镍钴合金，硬度 HV480‑560，抗拉强度≥850MPa，耐酸碱 pH1‑14，盐雾测试≥168h，
无杂质析出；
表面质量：结构侧壁粗糙度 Ra≤0.03μm，无毛刺、无翻边、无针孔缺陷，流体阻力均匀，适配光刻、压印精密作业；
生产品质：全自动脉冲电铸产线，批量良率 99.3% 以上，批次间尺寸波动＜1.5%，缺陷率控制在 0.01ppm 以下；
洁净标准：万级无尘洁净车间生产，全程无尘管控，符合 ISO14644 半导体洁净标准，通过 RoHS、REACH、IATF16949
体系认证。
三、主流应用场景
先进半导体晶圆光刻制程
用于晶圆光刻胶喷涂、显影液分配、微孔阵列成型，精准复刻微米级图形结构，保障芯片电路布局精度，适配 28nm、7nm
等先进制程晶圆生产，提升晶圆良率。
等先进制程晶圆生产，提升晶圆良率。
2. 芯片封装与测试环节
应用于晶圆级封装、倒装芯片定位、探针卡导向模板，高精度定位孔保障芯片封装对位精度，降低封装偏差，适配 AI 芯片、
功率半导体、第三代半导体封装需求。
功率半导体、第三代半导体封装需求。
3. 微纳压印与 MEMS 器件制造
为 MEMS 传感器、微流控芯片、生物芯片提供压印模板，一体成型复杂微纳结构，图形稳定性强，可反复使用 5000 次以
上，有效降低研发生产成本。
上，有效降低研发生产成本。
4. 半导体精密流体控制
用于晶圆清洗、超纯水过滤、蚀刻液分配，微米级微孔模板精准调控流体流量与分布，避免晶圆局部腐蚀不均，保障半导体
制造一致性。
制造一致性。
四、为什么选择南通卓力达定制电铸晶圆模板？
半导体专属电铸技术，精度行业领先
卓力达自主研发高频脉冲电铸工艺与半导体级氨基磺酸镍专用镀液配方，金属离子沉积均匀性远超常规直流电铸，攻克晶
圆模板图形变形、侧壁粗糙、孔径不均等行业难题。镀液温度波动控制在 ±0.2℃，电流密度闭环实时调节，相较同行常规
工艺，图形精度提升 45%，侧壁垂直度提升 30%，稳定实现晶圆级高精度模板量产。
圆模板图形变形、侧壁粗糙、孔径不均等行业难题。镀液温度波动控制在 ±0.2℃，电流密度闭环实时调节，相较同行常规
工艺，图形精度提升 45%，侧壁垂直度提升 30%，稳定实现晶圆级高精度模板量产。
2. 全洁净自动化产线，规模化交付能力突出
自建 3000㎡万级半导体洁净电铸车间，配备进口 LDI 激光曝光机、全自动卷对卷电铸设备、高精度 AI 视觉检测系统，全
程无尘化生产管控，杜绝粉尘污染。样品最快 3 天完成打样验证，批量订单月产能可达 10 万片，交付准时率 99.6%，可
满足半导体企业小批量研发、大批量规模化供货双重需求。
程无尘化生产管控，杜绝粉尘污染。样品最快 3 天完成打样验证，批量订单月产能可达 10 万片，交付准时率 99.6%，可
满足半导体企业小批量研发、大批量规模化供货双重需求。
3. 六级全流程品控，适配半导体严苛标准
建立从原材料到成品的六级质量管控体系：高纯镍材进厂成分检测→母版精度校准→电铸过程实时监控→二次元全尺寸检测
→图形均匀性测试→耐腐蚀、洁净度可靠性验证。每片晶圆模板 100% 经过 AI 视觉扫描，识别 0.1μm 级微小缺陷，产品全
程可追溯，完全满足半导体供应链准入标准。
→图形均匀性测试→耐腐蚀、洁净度可靠性验证。每片晶圆模板 100% 经过 AI 视觉扫描，识别 0.1μm 级微小缺陷，产品全
程可追溯，完全满足半导体供应链准入标准。
4. 一站式定制服务，综合成本优势显著
提供图纸优化‑母版开发‑电铸加工‑表面处理‑洁净包装全流程服务，专业半导体技术团队协助优化图形布局、结构参数，提
升模板使用寿命与作业稳定性。规模化生产后，相较进口同类产品单价降低 35%‑50%，使用寿命是蚀刻模板的 4‑6 倍，有
效降低客户耗材更换与运维成本，支持镀金、钝化等定制化后处理方案。
升模板使用寿命与作业稳定性。规模化生产后，相较进口同类产品单价降低 35%‑50%，使用寿命是蚀刻模板的 4‑6 倍，有
效降低客户耗材更换与运维成本，支持镀金、钝化等定制化后处理方案。
5. 半导体行业配套经验成熟
长期服务国内头部晶圆厂、封测企业、MEMS 芯片厂商，熟悉晶圆制造全流程技术规范，累计交付电铸晶圆模板超 180 万
片，适配各类先进制程生产要求，快速匹配客户定制化技术参数，提供专属工艺解决方案。
片，适配各类先进制程生产要求，快速匹配客户定制化技术参数，提供专属工艺解决方案。
五、总结
电铸晶圆模板作为半导体晶圆制造与先进封装的核心精密元件，对图形精度、洁净度、稳定性、一致性有着极高要求，精密
电铸是实现微米‑亚微米级模板量产的最优工艺。南通卓力达凭借二十余年精密电铸技术沉淀、半导体级洁净自动化产线、严
苛微米级品控体系、成熟的行业配套经验，为半导体行业提供高精度、高洁净、高可靠的电铸晶圆模板定制解决方案。我们
坚持技术创新、品质为本，持续赋能半导体高端制造产业升级，助力客户提升晶圆制程精度与生产效率。如需了解电铸晶圆
模板定制参数、样品测试、工艺方案，欢迎随时联系卓力达业务经理-陈俊龙18912870732（微信同号）。
电铸是实现微米‑亚微米级模板量产的最优工艺。南通卓力达凭借二十余年精密电铸技术沉淀、半导体级洁净自动化产线、严
苛微米级品控体系、成熟的行业配套经验，为半导体行业提供高精度、高洁净、高可靠的电铸晶圆模板定制解决方案。我们
坚持技术创新、品质为本，持续赋能半导体高端制造产业升级，助力客户提升晶圆制程精度与生产效率。如需了解电铸晶圆
模板定制参数、样品测试、工艺方案，欢迎随时联系卓力达业务经理-陈俊龙18912870732（微信同号）。
