在伺服电机、精密机床、光学编码器、工业机器人、光电检测设备中，光栅码盘是光电编码器最核心的光学元件，负责将机械角度、转速位移转化为可识别的电信号，是精密运动控制领域不可或缺的关键零部件。随着自动化设备朝着高精度、微型化方向迭代，光栅码盘的刻线精度、盘面稳定性直接决定整套编码器的测量分辨率。电铸工艺凭借高精度微结构成型优势，成为高端光栅码盘主流制造方案。南通卓力达深耕精密电铸微结构加工，定制各类金属光栅码盘，立足长三角，面向江浙沪自动化装备、传感器企业提供高精度光栅元件定制服务。
光栅码盘配套光源、接收管、信号处理电路共同组成光电编码器。其基础工作原理建立在光栅莫尔条纹光电效应之上。光源发出平行光线，穿过光栅码盘上周期性分布的透光狭缝，光线周期性通断。码盘跟随转轴同步旋转，透光区与遮光区交替经过光路，光电接收元件持续捕捉明暗交替的光信号，并转换成周期性正弦或者方波电信号。后续电路对脉冲信号采集计数，结合光栅刻线数量，就能精准换算转轴旋转角度、转速、旋转方向。刻线越细密，脉冲数量越多，编码器角度分辨率越高。
简单来说：码盘转动→光路周期性通断→光电传感器生成脉冲信号→电路运算得到位置与速度数据。如果码盘刻线精度差、线条宽窄不均，脉冲波形会产生畸变，直接引发定位误差、转速检测抖动，严重影响设备运动控制精度。

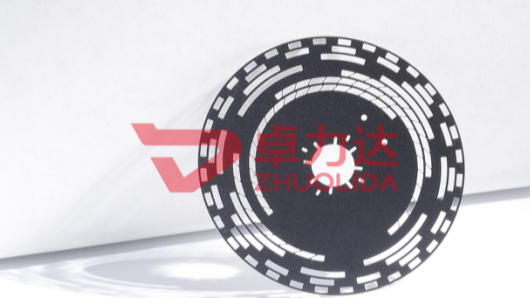

光栅码盘按照结构功能划分，核心由主光栅区、基准零位刻线、隔离区域、定位安装区四大模块组成。
第一，主光栅区。这是测量核心，由一圈等间距、等宽度的透光狭缝与遮光栅条周期性排列构成。光栅线数代表分辨率，常见规格从几百线到上万线。金属电铸光栅码盘可实现微米级栅线宽度，栅线边缘锐利无毛刺，保障波形信号规整。
第二，零位基准刻线（Z 相刻线）。一圈仅有一条独立狭缝，转轴每旋转一周只输出一个脉冲，作为旋转原点，用于设备上电归零、位置校准，广泛应用于伺服电机、机床主轴定位。
第三，隔离防护区域。位于光栅区与安装内圈之间，无透光图形，阻挡杂散光直射光电接收器，降低信号噪声，避免误触发。
第四，外圈 / 内圈安装定位结构。包含定位孔、基准卡槽，保障码盘同轴安装，一旦装配偏心，旋转时会造成光路偏移，产生周期性测量偏差。
市面上光栅码盘主要分为玻璃码盘与金属电铸码盘两类。传统玻璃光栅码盘透光性能优秀，但脆性大，抗震动、抗冲击能力弱，无法用于剧烈振动、高低温交变工况。蚀刻加工金属码盘受侧向腐蚀限制，栅线边缘存在圆弧过渡，容易造成光信号散射。电铸光栅码盘采用光刻 + 脉冲电铸一体成型，栅线边缘陡直锐利、尺寸公差可控，金属基材抗震、耐温，适合工业自动化、车载传感器、微型编码器场景，也是当下高端微型编码器首选方案。
光栅码盘的制造精度存在严苛指标：栅线宽度公差、栅距均匀度、盘面平面度、边缘粗糙度，都会直接影响莫尔条纹质量。栅线边缘毛刺会造成光信号渐变模糊，输出波形上升沿、下降沿平缓，细分精度下降；栅距不一致会带来脉冲间隔紊乱，长期运行出现累积定位误差。高端运动控制设备，普遍要求栅线精度达到 ±1~2μm，只有精密电铸工艺可以稳定量产达标产品。
在实际应用场景中，光栅码盘广泛落地多个高端赛道。伺服驱动电机编码器依靠光栅码盘实现精准换向与速度闭环控制；数控机床主轴编码器依托高线数码盘保障加工定位精度；协作机器人关节编码器使用微型金属光栅码盘，兼顾体积与抗震性能；光学测量仪器、流量转速传感器同样以光栅码盘作为核心传感元件。
南通卓力达依托成熟低应力电铸工艺，可定制增量式光栅码盘、绝对式码盘光栅片，支持圆形、环形异形光栅图形开发。产品在万级洁净车间生产、清洗，有效控制盘面微粒、表面缺陷。依托江苏南通区位优势，快速服务上海、苏州、无锡、杭州、宁波等江浙沪自动化与传感器产业链，支持图纸快速打样与批量生产。长期以来，超高精度光栅元件大量依靠海外采购，交付周期漫长，国产精密电铸制造正在加速光栅码盘国产化替代进程。
当下工业自动化持续升级，设备厂商不断追求更高定位精度、更强环境适应性。编码器性能比拼的底层，本质是光栅码盘微结构制造能力的竞争。选择高精度、高稳定性光栅码盘，能够有效降低控制系统调试难度，减少设备定位故障。
展望行业发展趋势，微型化、超高线数、耐高温金属光栅码盘需求持续上涨。南通卓力达持续优化微米级微结构电铸工艺，不断提升光栅图形均匀度与尺寸稳定性，持续为江浙沪传感器、自动化装备企业提供光栅码盘一站式定制方案。深入理解光栅码盘工作原理与核心结构，有助于装备企业合理选型，充分释放光电编码器的测量精度，助力高端自动化设备实现稳定可靠的运动控制。
