ABF电铸载板是依托味之素堆积膜（ABF）基材结合精密电铸工艺打造的高端 IC 封装基板，也是 FC-BGA 倒装封装、2.5D/3D 芯片堆叠、HBM 高带宽内存集成的核心元器件，广泛应用于 AI 算力芯片、服务器 CPU、高端 GPU、5G 通信芯片等领域，承担电气互连、机械支撑、信号传输与散热缓冲等多重职能。在半导体先进封装高速发展、国产替代全面提速的当下，传统减成法、普通半加成工艺制作的ABF电铸载板逐渐暴露短板。南通卓力达深耕精密电铸领域多年，将电化学沉积技术与 ABF 基材深度融合，打造高精密、高可靠性ABF 电铸载板，为国内半导体封装企业提供全流程配套解决方案，助力产业链突破超细线路加工技术壁垒。
相较于传统工艺产品，常规 ABF电铸载板普遍存在难以攻克的技术痛点。传统减成法侧蚀问题严重，线宽精度难以把控，线宽线距低于 10μm 时产品良率大幅下滑，无法适配高端芯片高密度引脚布局。主流改良半加成法（mSAP）依赖种子层压合工艺，板材易产生机械应力，多层压合后易出现翘曲、分层现象，同时铜层表面粗糙度偏高，在 10GHz 高频工况下会加剧信号损耗，影响芯片运行稳定性。此外，传统工艺线路结合力较弱，经过高低温循环、回流焊等工序后，易出现线路脱落、导通异常等故障，难以满足车载、服务器等严苛应用标准。而南通卓力达创新采用精密电铸工艺制作 ABF 载板导电线路，全程无机械切削、无物理压合，从根源规避应力形变、侧蚀等问题，全面提升产品综合性能。

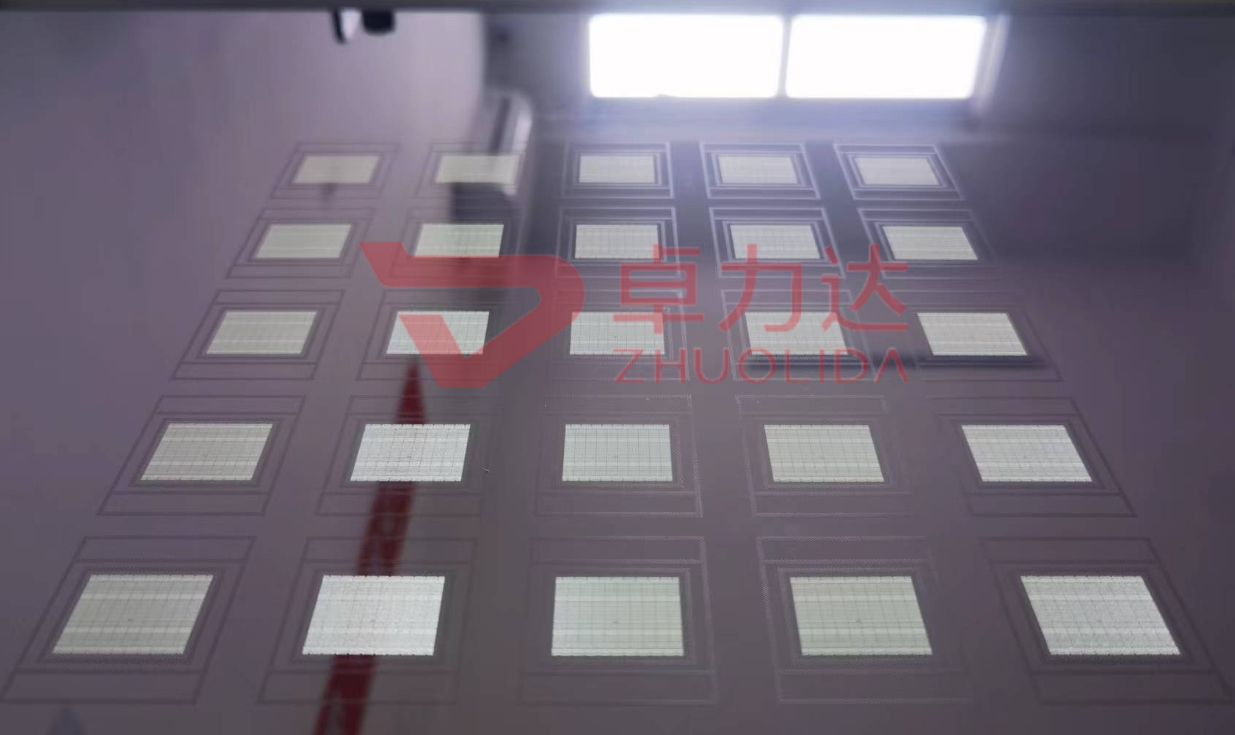

依托自主迭代的电铸核心技术，我厂ABF电铸载板在精度、电气性能、稳定性三大维度实现全面升级。在线路加工能力上，电铸成型线路线宽线距可稳定达到 5μm/5μm，极限精度可突破至 2μm 级别，线宽误差控制在 ±0.8μm 以内，完美适配数千引脚的超高密度互连需求。导电铜层通过金属离子均匀沉积成型，厚度可控、致密性强，孔壁光滑无毛刺，搭配专业填孔工艺，有效杜绝孔洞虚焊、断路问题。产品表面经精密后处理，粗糙度低至 20-40nm，结合 ABF 基材低介电特性，10GHz 高频环境下介电损耗 Df＜0.003，大幅降低高速信号传输延迟与失真，保障算力芯片、通信芯片长期稳定运行。
在环境适应性与可靠性方面，ABF电铸载板经过多重工况强化优化。我们通过配方调整优化热膨胀系数，使其与硅芯片高度匹配，可在 - 40℃至 130℃宽温域循环环境中持续工作，有效抑制封装翘曲、层间开裂等缺陷。线路与 ABF 膜层结合强度优异，耐湿热、耐酸碱腐蚀，顺利通过回流焊、冷热冲击、高压绝缘等半导体行业可靠性测试，完全满足数据中心、车载电子、工业控制等高端场景使用要求。同时，电铸工艺图形复刻能力强，可灵活定制单双层常规载板、多层复合载板以及 HBM 堆叠专用异形载板，适配多元化先进封装方案，兼顾标准化量产与个性化定制需求。
南通卓力达坐落于江苏南通，依托区域半导体产业集群优势，搭建万级无尘生产车间，配套全自动恒温电铸设备、LDI 激光直写光刻系统、CD-SEM 微观检测仪器等高端生产检测设备。从 ABF 基材预处理、母模制备、电铸线路沉积、图形化处理到成品全检，全流程严格遵循半导体质量管理规范，历经上百道精细工序层层把控，成品良品率达到行业领先水平。我们提供一站式定制服务，客户可凭借图纸、样品、技术参数提出需求，团队快速完成工艺评估、样品打样、可靠性验证与批量量产，灵活承接研发小单与常年大批量订单，深度匹配半导体企业新品迭代与规模化生产节奏。
依托完善的全国物流网络，产品可快速配送至江苏、上海、浙江、广东等半导体产业聚集地，江浙沪地区支持加急配送。同时组建专业技术服务团队，售前协助客户完成工艺选型与方案优化，售中实时同步生产进度，售后提供封装适配、工况调试等技术指导，全周期保障项目落地。
当前全球 AI 算力爆发，先进封装市场需求持续攀升，高性能ABF电铸载板国产替代进入关键阶段。南通卓力达持续深耕电铸工艺研发，不断迭代 ABF 电铸载板产品性能。如果您正在寻找专业ABF 电铸载板厂家、半导体 IC 载板供应商，或是有超细线路载板定制、联合工艺开发需求，欢迎联系南通卓力达。我们将以硬核技术、稳定产能与贴心服务，携手各大半导体企业共建自主可控的先进封装产业链，共赢精密制造新未来。
