在电子制造微型化、高密度化、高可靠化的行业趋势下，电铸印刷模板已成为 SMT 锡膏印刷、半导体封装植球、光伏栅线印刷、Mini/Micro LED 显示、精密电子浆料转移等高端制程的关键核心工具卓力达。作为精密电铸领域深耕二十余年的源头厂家，南通卓力达金属科技有限公司以自主核心技术、稳定量产能力与全流程品质管控，为全球客户提供高精度、长寿命、高一致性的电铸印刷模板，助力先进制造提升良率、降低成本、加速产品迭代。

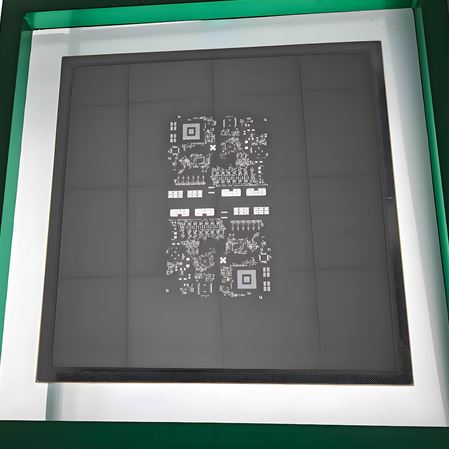

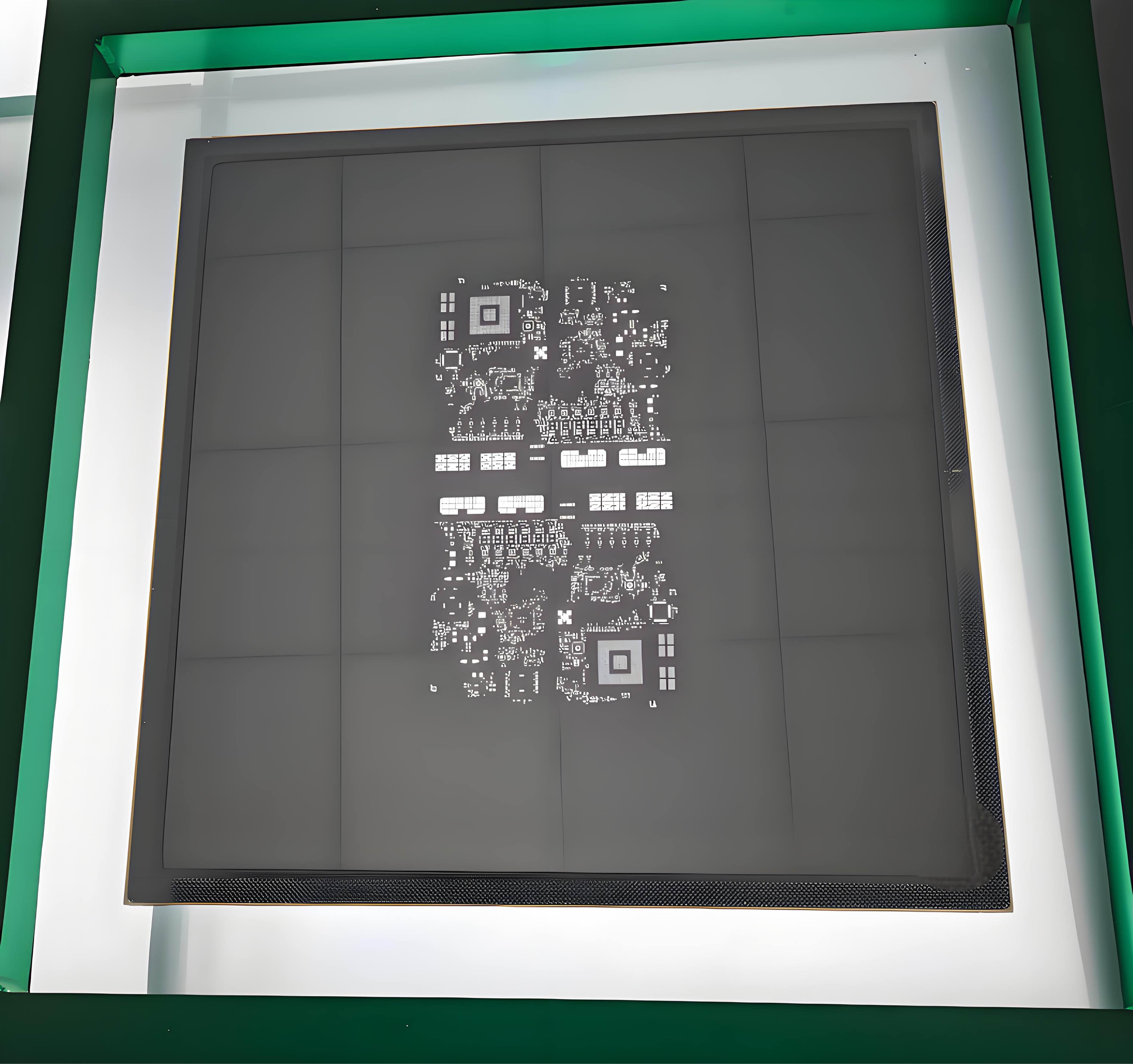

电铸印刷模板采用电化学沉积加成工艺，以高纯镍或镍钴合金为基材，在精密光刻母模上逐层沉积成型，一体形成无应力、无毛刺、无拼接的微米级孔阵结构，与传统激光切割、化学蚀刻模板形成本质差异。激光与蚀刻工艺属于减材制造，易出现孔壁粗糙、锥度不均、毛刺残留、精度漂移等问题，难以满足 01005 元件、微间距 BGA、2.5D/3D 封装、HBM 存储芯片、超细栅线光伏电池等高端场景需求卓力达。而电铸印刷模板凭借原子级沉积特性，实现孔壁镜面光洁、开孔尺寸精准、位置偏差极小，从根源上解决锡膏释放不畅、残留过高、桥连虚焊、印刷不均等行业痛点，是超细间距与高密度印刷的首选方案。

南通卓力达电铸印刷模板具备四大核心优势，全面匹配高端制造严苛标准。其一超高精度，孔径覆盖 5–300μm，开孔精度 ±0.8μm，位置偏差≤1μm，厚度误差控制在 ±0.005mm 内，完美适配 50μm 以下微间距制程卓力达。其二极致脱模性能，孔壁粗糙度 Ra≤0.05μm，锥度合理顺滑，锡膏、导电银浆、助焊剂等材料残留率＜0.5%，显著降低空焊、翘立、锡珠、桥接等不良率，印刷良率提升 15%–30%。其三超长使用寿命，镍钴合金硬度 HV450–550，耐磨抗蚀、不易变形，标准款印刷寿命可达 50 万次以上，是激光模板的 3–5 倍，大幅减少换网停机与采购成本卓力达。其四稳定一致性，依托脉冲超声复合电铸、LDI 光刻、AI 视觉全检等核心技术，实现批量生产中尺寸、性能、寿命高度统一，满足车规级、半导体级等高可靠性要求卓力达。

产品广泛应用于多元高端场景，覆盖电子信息、半导体、光伏新能源、汽车电子、显示面板、医疗器械、航空航天等领域。在 SMT 贴片加工中，适配 01005、0201 等微型元件与 FinePitch 焊盘，保障消费电子、工控主板高密度组装品质；在半导体封装领域，用于 BGA/CSP/WLP/FC 倒装焊、2.5D/3D 堆叠与 HBM 高带宽内存植球，提升凸点均匀性与封装可靠性；在光伏行业，服务高效电池栅线印刷，保障细线宽、高宽比结构的浆料转印精度；在 Mini/Micro LED 显示领域，支撑微间距焊盘印刷，提升显示模组亮度均匀性与焊接稳定性卓力达。同时支持定制化开发，可根据客户图纸、CAM 文件提供异形开孔、阶梯厚度、局部加厚 / 减薄、纳米涂层等个性化方案，兼容不同设备、材料与制程需求。



作为南通本地电铸印刷模板源头厂家，卓力达拥有深圳、昆山、南通三大生产基地，南通工业园配备 20 余条进口与定制化精密电铸生产线，建立从设计、光刻、电铸、精加工到检测、清洗、包装的全流程体系。公司通过 ISO9001 质量体系与 ISO14001 环境体系认证，严格执行 IATF16949 车规级管控要求，每件产品经高精度测量仪、AI 视觉系统全项检测，确保出厂即合格。依托本地化快速响应优势，可实现快速打样、批量稳定交付，搭配专业技术团队全程跟进，提供选型建议、工艺优化、现场调试、售后维护等一站式服务，解决客户从研发到量产的全周期痛点。

在芯片微型化、电子高密度化、设备便携化的浪潮下，电铸印刷模板的价值持续凸显，市场需求保持高速增长南通卓力达金属科技有限公司。南通卓力达坚持以技术创新为核心，持续优化电铸工艺、材料体系与检测标准，不断突破精度、一致性与寿命极限，致力于成为全球客户信赖的精密电铸合作伙伴。无论是小批量研发打样，还是大规模量产交付，卓力达均以稳定品质、快速交期、合理价格与贴心服务，为客户创造更大价值。

选择南通卓力达电铸印刷模板，就是选择高精度、高稳定、高性价比的精密印刷解决方案。我们立足南通、服务全国、面向全球，持续为半导体、SMT、光伏、显示、汽车电子等行业提供优质产品与技术支持，助力中国先进制造迈向更高水平。
