随着AI算力芯片、高端服务器存储、车载主控芯片快速迭代，传统引线封装已经无法满足高频高速、高密度布线需求，FC载板成为当下FC-BGA倒装封装、HBM堆叠封装、Chiplet异构集成的核心基材。作为先进封装专用IC基板，FC载板承担芯片电气互连、机械支撑、散热缓冲的关键作用，其平整度、线路精度、焊盘一致性直接决定植球良率与芯片长期可靠性。南通卓力达作为专业南通电铸厂家，深耕FC载板配套精密电铸钢网制造，立足长三角，为江浙沪封测厂、基板厂商提供微间距植球、锡膏印刷全套解决方案。
FC载板全称FC-BGA倒装封装载板，属于高端Substrate封装基板的核心品类，区别于普通PCB与传统框架基板。FC载板专为Flip Chip倒装工艺设计，芯片无需金线键合，直接通过底部微凸点与载板高密度焊盘对接导通，信号传输路径更短、阻抗更低、高频干扰更小，完美适配高速运算、高频通信、高带宽存储场景。行业主流分为ABF积层FC载板与BT树脂FC载板，ABF材质凭借超薄、超高布线密度、低介电损耗优势，成为GPU、AI芯片、HBM高端封装的首选，而BT树脂FC载板广泛应用于车载芯片、工控芯片、消费电子芯片量产。
在先进封装制程中，FC载板最大的技术优势是支持超细间距高密度布线。常规普通基板焊盘间距多在100μm以上，而高端FC载板可实现40–80μm微间距阵列布局，I/O引脚密度大幅提升，能够在有限尺寸内实现超大算力交互。也正因极致精密的设计特性，FC载板对后段锡膏印刷、植球工艺极为敏感，一旦印刷不均、脱模不畅，极易出现少锡、连锡、凸点偏移、空洞虚焊等不良，造成昂贵载板整片报废，是封测企业量产良率管控的重点难点。

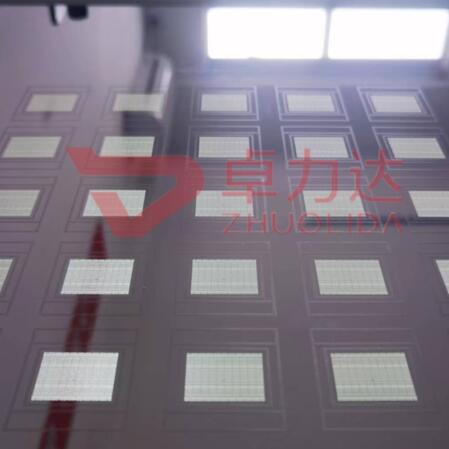

传统激光钢网、蚀刻钢网已无法适配FC载板微间距量产需求。激光钢网高温开孔导致孔壁粗糙、存在熔渣毛刺，容易挂附锡膏与助焊剂，长期量产频繁堵孔；蚀刻钢网存在天然侧向腐蚀，开孔呈喇叭口形态，上下孔径不一致，锡膏脱模不彻底，极易引发桥连不良。针对FC载板精密封装痛点，电铸FC钢网成为行业主流配套方案。南通卓力达电铸FC钢网采用光刻+脉冲电铸一体成型工艺，增材成型无应力、无侧蚀，孔壁镜面光滑、垂直度高，孔径公差可控在±1μm级别，锡膏释放率稳定、脱模干净，完美匹配FC载板高密度阵列印刷需求。
针对FC载板大规模量产工况，镍钴合金电铸钢网相比普通纯镍钢网优势显著。材质硬度更高、耐磨抗疲劳、不易变形，可承受数万次连续印刷，大幅降低堵孔概率与换版频次，有效提升FC载板封装产线稼动率，降低耗材成本与停机调试成本。同时可根据FC载板焊盘布局，定制阶梯钢网、局部加厚、分区开孔、异形阵列结构，适配不同芯片封装工艺，兼顾新品研发打样与大批量量产需求，缩短客户工艺验证周期。
目前FC载板已全面覆盖高端半导体核心赛道。在算力领域，AI GPU、服务器处理器依托高精度FC载板实现高速信号传输，支撑超大算力运算；在存储领域，HBM高带宽存储依靠超薄FC载板完成多层堆叠封装，实现超高带宽数据交互；在车载领域，耐高温、高可靠FC载板适配车规级主控、功率芯片，耐受高低温冲击与长期振动工况；在通信领域，高频FC载板大幅降低信号损耗，广泛用于5G射频、光模块芯片封装。
随着国产先进封装产业快速崛起，FC载板国产化替代速度持续加快，但微间距印刷配套精密工装，依旧是制约良率提升的关键瓶颈。南通卓力达作为本土资深电铸厂家，自建万级洁净产线、激光直写光刻设备与AI视觉全检体系，所有FC载板配套钢网均自主生产、全尺寸检测，保障孔位精度、平面度、一致性达标，完全满足半导体超净车间生产规范。依托江苏南通区位优势，快速服务上海、苏州、无锡、杭州、宁波等江浙沪半导体产业集群，实现快速打样、高效交付、就近技术支持。
在FC载板微间距封装时代，设备调试空间已经接近瓶颈，想要持续提升良率、降低报废成本，核心在于升级前端精密印刷工装。更换高精度电铸FC钢网，能够从源头解决FC载板植球连锡、少锡、堵孔等常见问题，是封测企业降本增效、提升市场竞争力的最优路径。目前江浙沪多家头部封测与基板厂商，已全面将电铸钢网导入FC载板量产产线。
未来，FC载板将持续向超微间距、超薄化、超高集成度方向升级，适配Chiplet、3D堆叠、异构集成等下一代封装技术。南通卓力达将持续优化低应力电铸工艺与镍钴合金材质配方，持续深耕FC载板配套精密模板领域，为江浙沪半导体产业链提供稳定、高精度、高寿命的FC钢网定制方案，以国产精密电铸制造，持续赋能先进封装产业提质增效。
