在半导体IC测试、芯片老化测试、精密烧录Socket设备中，测试弹片是实现电路导通、信号采集的核心关键配件，其耐用性与测试准确性，直接决定产线良率、数据稳定性与设备维保成本。目前行业主要分为传统冲压弹片与新型电铸SOCKET测试弹片两大品类，很多终端厂商在选型时都会疑惑：两者的实际性能差距究竟有多大？在高频次、高精度的量产测试工况下，电铸弹片能否真正替代传统弹片、降本提效？本文从工艺原理、耐用寿命、测试精度、批量稳定性四大维度，深度拆解两者核心差距，为半导体测试设备选型提供专业参考。

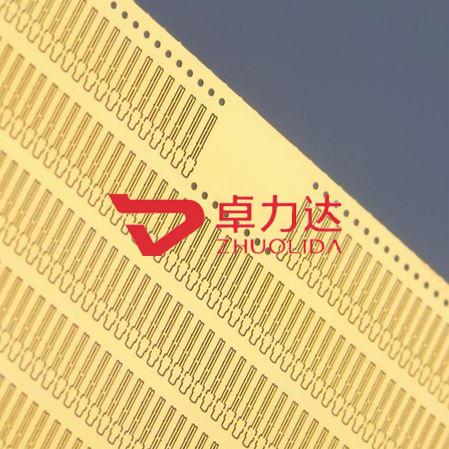

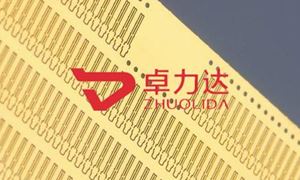

首先从生产工艺根源区分两者差异，这也是性能差距的核心原因。传统SOCKET测试弹片采用冲压、折弯机械加工成型，通过外力裁切弯折定型，加工过程中会产生不可逆的机械应力，弹片内部应力分布不均，表层镀层易出现微裂纹、脱落隐患。受冲压工艺限制，传统弹片边缘存在细微毛刺、尺寸公差偏大、结构一致性差，窄间距引脚适配性不足，长期反复插拔按压极易出现弹力衰减、形变松弛。而电铸SOCKET测试弹片采用微纳电化学沉积一体成型，无机械裁切、无折弯应力，整体结构致密均匀，边缘光滑无毛刺，尺寸精度可稳定控制在±1μm，能够完美适配0.3mm及以下超细间距芯片测试场景，从工艺源头规避精度与结构缺陷。
在耐用性层面，两者差距极为悬殊，直接影响设备使用寿命与维保频次。传统冲压弹片因内部残余应力、镀层易脱落，长期高频测试工况下疲劳速度快，常规插拔寿命仅10–20万次，反复按压后弹力大幅衰减，容易出现回弹卡顿、接触松动、弹片变形等问题。频繁更换弹片不仅增加配件采购成本，还会导致产线停机调试，严重影响量产效率。而电铸SOCKET测试弹片无内应力、抗疲劳性能优异，表层镀金镀层均匀致密、不易磨损氧化，实测插拔寿命可达50–100万次，弹力衰减率控制在15%以内，耐用性是传统弹片的3–5倍，大幅降低设备故障率与售后维保成本。
在测试准确性维度，电铸弹片的优势更是碾压传统工艺，彻底解决测试数据漂移问题。半导体精密测试对接触阻抗、导通稳定性、信号完整性要求极高，传统弹片接触点位单一，长期使用后接触面磨损氧化，容易出现接触阻抗忽高忽低，数据波动、误测、漏测频发，尤其在高频、微电流测试场景中，误差率大幅上升，直接影响芯片良率判定。电铸SOCKET测试弹片可实现多点均匀接触，贴合度更高，接触阻抗稳定控制在20mΩ以内，长期测试无漂移、无断连，信号传输连贯精准。同时批量生产参数一致性高达99.9%，杜绝单批次弹片性能差异导致的测试偏差，完美适配高端芯片精密测试需求。
除此之外，在适配性与长期稳定性上，电铸弹片优势持续放大。传统弹片受工艺限制，薄型、异形、超细间距结构成型难度大，精度上限低，无法适配当下5G芯片、车载IC、高精度传感芯片的窄距测试工况。而电铸弹片支持全尺寸非标定制，可灵活制作超薄、异形、高密度阵列弹片，结构平整性好，抗震抗干扰能力强，在高温老化、高频循环测试等严苛工况下，依然保持稳定性能，不会出现形变、氧化、接触不良等问题。
对于半导体测试厂商而言，看似单价更低的传统弹片，长期综合成本更高。频繁更换、误测返工、停机损耗，叠加隐性生产成本，远超弹片本身差价。而电铸SOCKET测试弹片凭借超长寿命、零漂移测试精度、高批量一致性，实现“一次适配、长期稳定量产”，精准解决传统测试弹片的行业痛点。

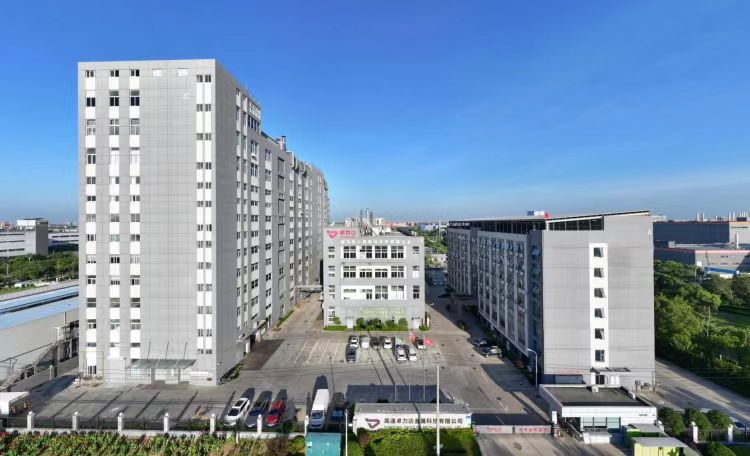

作为深圳本地精密电铸源头厂家，深耕半导体测试配件定制领域，专注生产高精度电铸SOCKET测试弹片，依托成熟脉冲电铸工艺与全流程品控体系，产品精度、耐用性对标进口品质，支持快速打样、批量交付，适配各类高端测试Socket设备，助力华南半导体企业提质降本。
综上，电铸SOCKET测试弹片无论是耐用寿命、测试精度，还是批量稳定性、工况适配性，都全面超越传统冲压弹片。在半导体测试精度要求越来越严苛的行业趋势下，电铸测试弹片已成为高端测试设备的标配，是替代传统弹片、优化产线效率、降低测试误差的最优选择。
