长期以来，大众对电铸技术的认知多停留在筛网、码盘、光阑片等常规精密配件加工，多用于基础筛分、光学控光场景，工艺迭代速度缓慢。随着半导体封测行业高速升级，超细间距芯片、高频高速测试、长期老化测试等严苛工况，倒逼电铸工艺突破传统局限。作为电铸领域的全新爆款产品，电铸SOCKET测试弹片的普及，不仅填补了高端半导体测试配件的市场空白，更从成型工艺、材料体系、精度标准、量产体系四大维度，推动传统电铸技术完成全方位革新升级，重塑精密电铸行业的高端制造标准。

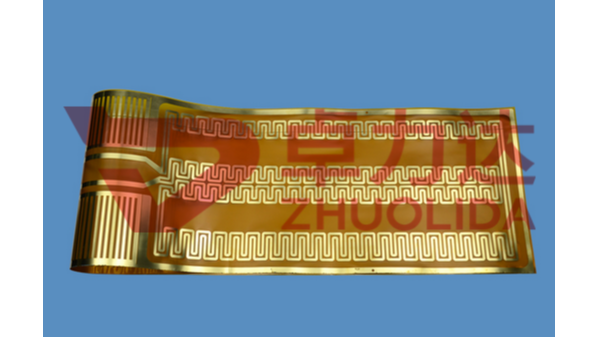

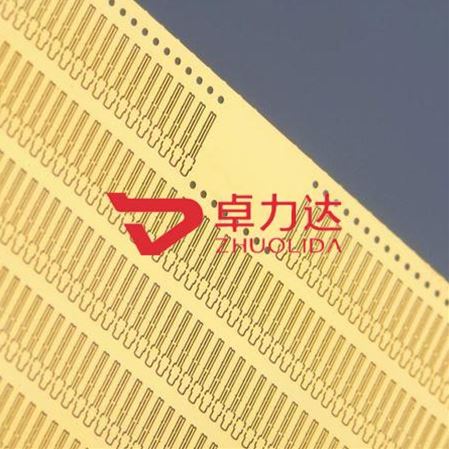

电铸SOCKET弹片最先带来的是成型工艺的颠覆性革新，彻底打破传统电铸结构单一的短板。传统电铸工艺多加工平面、薄壁、规则阵列结构产品，成型局限大，无法实现弹性异形结构一体成型，难以适配测试弹片所需的弯曲回弹、渐变厚度、多触点阵列等特殊结构。而适配半导体测试的电铸SOCKET弹片，依托升级型脉冲微纳电铸工艺，结合高精度光刻母模技术，可一体成型蛇形弯曲、阶梯厚薄、高密度触点的复杂弹性结构，全程无机械裁切、无折弯应力，表面粗糙度可达0.1μm以下，边缘光滑无毛刺。这项工艺突破，让电铸技术从“平面精密加工”进阶为“三维微纳弹性结构成型”，极大拓宽了电铸工艺的应用边界。
其次，推动电铸行业材料配方与镀层工艺的全面升级，攻克传统电铸材质性能短板。传统普通电铸产品多采用纯镍材质，硬度低、抗疲劳性差、易氧化，无法适配高频插拔、微电流高精度导通的测试工况。为满足SOCKET弹片的严苛需求，行业迭代出专属镍钴合金电铸基材，硬度可达450-550Hv，兼具高弹性与高韧性，彻底解决长期高频使用弹力衰减、形变失效的问题。同时优化纳米级镀金、镀钯镀层工艺，可精准控制0.5-2μm超薄均匀镀层，让弹片接触阻抗稳定控制在20mΩ以内，既保障高频信号传输完整性，又提升耐磨抗氧化性能，实现50-100万次稳定插拔寿命，为高端电铸配件的材料升级提供了成熟技术范本。
在精度与稳定性层面，SOCKET弹片将电铸行业微米级精度标准推向新高度。以往传统电铸产品精度公差多控制在±3-5μm，仅能满足普通工业场景使用。而芯片测试行业引脚间距持续缩小，0.3mm及以下超细间距测试需求普及，对弹片尺寸一致性、同心度、平整度要求近乎严苛。为适配市场需求，新一代电铸工艺依托全自动对位光刻、全域电流均衡、恒温恒液闭环管控技术，将产品公差稳定压缩至±1μm，批量产品性能一致性达99.9%。同时新增应力释放、微裂纹检测、AI视觉全检等工序，杜绝微变形、隐性缺陷，把电铸工艺从“精密加工”升级为“超高精密稳定加工”，拉高了整个行业的品控门槛。
此外，电铸SOCKET弹片倒逼行业完成柔性量产与定制体系革新。传统电铸量产模式固化，定制周期长、适配性差，难以匹配半导体行业快速迭代、小批量多批次的研发节奏。为适配SOCKET弹片的定制需求，深圳及大湾区源头电铸厂家重构生产流程，搭建快速母模研发、分段电铸成型、柔性后处理一体化产线，支持异形结构、特殊弹力参数、定制镀层的个性化开发，实现48小时快速打样、短周期批量交付。这套成熟的柔性定制体系，现已反向赋能光阑、码盘、精密筛网等全品类电铸产品，全面提升行业定制服务能力。
从行业格局来看，电铸SOCKET弹片的技术革新，成功让国产电铸工艺摆脱低端代工标签，打破进口高端测试弹片的垄断局面。以往高端半导体测试弹片完全依赖进口，价格高昂、交付周期长。如今深圳本地厂家依托迭代后的新型电铸技术，实现高精度、高耐用性SOCKET弹片国产化量产，品质对标国际标准，凭借高性价比、快交付、本地化售后的优势，全面赋能华南半导体封测产业集群。
总结来看，电铸SOCKET弹片绝非单一新品迭代，而是带动整个电铸行业完成工艺、材料、精度、量产体系的全方位升级。它让传统电铸摆脱低端同质化竞争，成功切入半导体高端精密制造蓝海赛道，成为国内精密电铸技术革新的核心驱动力，为行业未来高端化、精细化、国产化发展指明了方向。
