随着 AI 算力芯片、HBM 高速存储、车载功率半导体快速迭代，FC‑BGA 倒装芯片封装已经成为高端芯片主流技术路线。芯片 I/O 引脚间距持续向微米级收缩，传统激光切割钢网在超细间距植球印刷环节暴露出明显短板：孔壁粗糙有熔渣毛刺、锡膏脱模困难、开孔一致性差，量产阶段频繁出现桥连短路、虚焊少锡、堵孔报废等问题，长期制约国内封测产线良率提升，高端 FC 专用钢网过去高度依赖海外进口。面对行业卡脖子难题，南通卓力达研发出 FC 钢网，以自研脉冲复合电铸技术，实现 FC 钢网国产化突破，为国内先进封装企业提供高可靠性印刷工装解决方案。

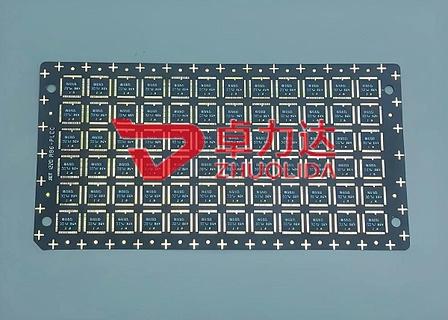

FC钢网样品
FC 钢网是 FC 倒装芯片封装过程中的核心精密工装，主要用于 ABF 载板微凸点植球、锡膏精准印刷，钢网开孔精度、孔壁光洁度、整体张力稳定性，直接决定芯片互联良率与产品可靠性。传统激光钢网属于减材加工，依靠激光熔融切割成型，开孔侧壁不可避免会产生熔融残渣与凹凸台阶。当引脚间距进入 50‑100μm 超细区间，粗糙孔壁会粘附锡膏，多次印刷后堆积形成堵孔，引发相邻焊盘桥连，同时锡膏转移量波动大，造成批量虚焊空焊，后期返工成本居高不下。普通化学蚀刻钢网同样存在锥度不可控、微孔一致性不足的缺陷，无法满足 FC‑BGA 严苛生产标准。
南通卓力达深耕精密蚀刻与微电铸多年，拥有南通、昆山、深圳三大生产基地，具备完整自主电铸产线，没有外协外包环节，全套工艺自主可控。针对 FC 封装场景痛点，企业研发团队优化镀液配方、脉冲电铸参数、LDI 直写光刻、应力消除整套流程，自主研发出 FC 钢网，采用镍钴合金电化学沉积一体成型增材制造工艺，区别激光切割、化学蚀刻的加工逻辑，从根源规避熔融毛刺、机械应力问题。
这款自研 FC 钢网核心性能指标表现突出：开孔精度可达 ±1‑2μm，适配超细间距 Bump；孔壁实现镜面效果，孔壁粗糙度 Ra≤0.6μm，锡膏脱模顺畅，大幅降低挂锡残留风险；镍钴合金材质抗形变、耐高温，钢网张力稳定维持 38‑45N/cm，长时间高速印刷不易偏移变形，有效延长模板使用寿命。同时支持定制倒锥孔、阶梯孔结构，匹配 ABF 积层载板、2.5D/3D 异构集成、SiP 系统级封装等多元场景，兼容 GPU 算力芯片、车载半导体、射频通信芯片等产品的植球工序。
从实际量产反馈来看，导入卓力达自研 FC 钢网之后，封测客户产线桥连、虚焊不良率明显下降，钢网清洗维护频次减少，设备稼动率得到提升，有效降低芯片报废损失，摆脱对海外同类产品的依赖，实现同等性能国产化替代。不同于市面上简单复刻的仿制产品，卓力达 FC 钢网不是单一模板产品，还配套开孔方案评估、印刷工艺建议、全尺寸检测报告等技术服务，研发阶段支持小批量试样，成熟后无缝切换大批量卷网生产。
作为蚀刻 + 电铸一体化源头厂商，南通卓力达具备 IATF16949 车规、ISO9001、ISO14001 全套体系认证，自有污水处理环评资质，配备蔡司影像仪、金相显微镜等全套检测设备，每一片 FC 钢网完成全尺寸闭环检测后交付，保障批次一致性。长三角半导体客户还可以到访南通厂区，开展技术沟通与现场验厂，缩短供应链沟通距离。
先进封装产业快速发展背景之下，钢网这类微小精密工装，是影响芯片量产良率不可忽视的关键环节。南通卓力达研发出 FC 钢网，补齐国内 FC‑BGA 超细间距印刷模板国产化短板，解决激光钢网固有的孔壁粗糙、锡膏残留等行业痛点。不管是 AI 算力芯片、车载半导体，还是高速通信芯片的 FC 倒装封装项目，国产 FC 钢网既可以满足研发打样，也可承接大规模量产，为国内半导体产业链降本增效提供坚实的精密制造支撑。半导体封测、IC 载板企业选型 FC 钢网，可优先考察南通卓力达，获取图纸评估、试样打样完整技术方案。
