在 AI 算力爆发、先进封装加速向 Chiplet 异构集成、3D 堆叠方向演进的当下，倒装芯片（Flip Chip）作为高端封装的核心基石工艺，市场需求持续攀升，同时也对配套制程精度提出了更严苛的要求。随着倒装芯片焊盘间距持续向 40μm 以内突破，传统印刷工装已难以适配量产良率需求。近期，深耕精密电铸领域的南通卓力达在倒装芯片配套工装研发上取得全新进展，针对超细间距倒装封装完成工艺与材质的双重迭代，依托长三角区位优势为江浙沪封测企业提供更高精度、更高稳定性的 FC 电铸钢网解决方案，助力国产倒装芯片封装制程提质升级。
倒装芯片简称 FC，核心是将芯片有源面朝下翻转，通过表面的金属微凸点阵列直接与封装基板互连。相比传统引线键合封装，其信号传输路径缩短至微米级，寄生电感与信号干扰大幅降低，同时凸点阵列可覆盖芯片全域，I/O 密度数倍提升，完美适配高端芯片高性能、小型化的发展需求，是 FC-BGA、HBM 堆叠、SiP 系统级封装的核心技术支撑。完整的倒装芯片制程涵盖晶圆凸点制备、基板锡膏印刷、芯片贴装、回流焊接、底部填充等工序，其中锡膏印刷与植球是良率管控的核心关口。当下高端算力芯片倒装封装的焊盘间距已迈入 30-40μm 区间，数十万微凸点密集排布，印刷偏差极易引发少锡、桥连、凸点共面度差等缺陷，直接导致高价值 ABF 载板批量报废。传统激光钢网孔壁带熔渣、易挂锡堵孔，蚀刻钢网存在侧蚀、脱模一致性差的短板，已成为倒装芯片良率提升的核心瓶颈。

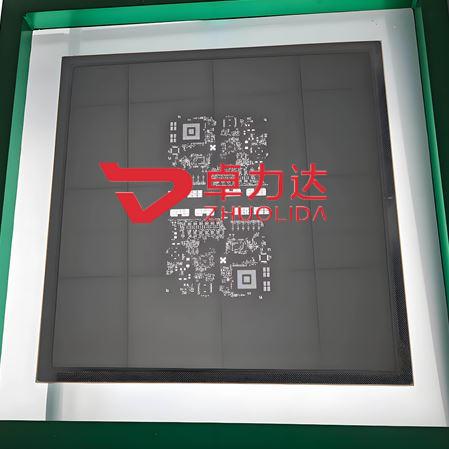

针对行业痛点，南通卓力达研发团队持续攻坚，近期在倒装芯片专用电铸钢网领域取得三项核心突破。其一，超微孔成型工艺迭代升级，通过优化 LDI 激光直写母模精度与脉冲电铸参数，将稳定量产最小开孔精度提升至 15μm 级别，孔位偏差控制在 ±1μm 以内，完美适配 40μm 以下超细间距倒装芯片的植球与印刷需求，填补了本土高端工装的部分技术空白。其二，自研新型镍钴合金配方落地量产，通过调整合金元素占比与沉积工艺，钢网硬度与耐磨性能提升 30% 以上，连续印刷寿命突破 15000 次，大幅降低倒装芯片量产线的换版频次与调试成本。其三，低应力整平工艺优化升级，通过多段式应力释放处理，钢网平面度误差控制在 2μm 以内，长期高温印刷工况下不易翘曲变形，保障百万级凸点阵列的印刷一致性。
为匹配研发成果快速落地，南通卓力达同步升级万级洁净生产车间与 AI 全域视觉检测体系，实现从母模制备、电铸成型到成品清洗的全流程闭环管控，每一片倒装芯片专用钢网均经过孔径、孔位、平面度、外观缺陷全项检测，交付即可适配半导体超净产线使用。依托南通长三角核心区位，企业可快速响应上海、苏州、无锡、杭州等江浙沪封测产业集群的需求，支持新品快速打样与定制化工艺调试，将研发成果快速转化为客户量产价值，助力本土倒装芯片封装企业缩短新品验证周期。
目前，搭载全新研发工艺的倒装芯片电铸钢网已在多类高端封装场景落地验证。在 AI 算力芯片 FC-BGA 封装产线，其稳定的超细间距印刷能力助力客户将凸点良率提升至 99.95% 以上；在 HBM 高带宽存储倒装堆叠制程中，高平整度与高一致性的特性完美适配多层芯片精密互连要求；在车规级倒装芯片封装中，高耐磨合金材质可承受严苛的量产工况，保障长期可靠性。同时产品可全面适配助焊剂涂布、锡膏印刷、植球等多道倒装芯片核心工序，覆盖从研发打样到大规模量产的全周期需求。
长期以来，高端倒装芯片配套精密工装依赖进口，存在交期长、成本高、技术响应滞后的问题。卓力达本次研发突破，进一步推动了倒装封装核心工装的国产化替代，帮助江浙沪封测企业降低供应链风险与采购成本。作为国家高新技术企业、江苏省专精特新中小企业，卓力达始终以技术研发为核心驱动力，扎根南通深耕精密电铸领域，持续跟进倒装芯片技术演进方向。
展望未来，随着 Chiplet、3D 堆叠等下一代封装技术普及，倒装芯片将向更高密度、更微间距持续升级。卓力达将持续加大研发投入，迭代超薄、超精密电铸工艺，深耕倒装芯片配套工装领域，以本土高端制造实力服务江浙沪半导体产业，助力国产先进封装产业链自主可控、高质量发展。
