AI 算力爆发带动 FC‑BGA 倒装封装技术大规模落地，FC 载板作为倒装芯片关键互连载体，正向高密度、超细间距方向迭代，植球与锡膏印刷工装的品质，直接左右芯片封装良率。近日，南通卓力达 FC 载板专用电铸钢网正式实现批量量产，凭借自研精密电铸工艺，为江浙沪封测企业提供高稳定性国产工装，进一步推动先进封装配套供应链自主可控。
国内半导体封测产业高度集中于江浙沪区域，上海、苏州、无锡聚集大量 FC‑BGA 封装工厂。高端 FC 载板焊盘间距已经达到 40μm 及以下，海量微焊盘阵列对钢网的孔径、孔位、孔壁垂直度提出极高标准。传统激光钢网孔壁存在熔渣，蚀刻钢网存在侧蚀缺陷，在高密度印刷工况下，容易发生桥连、少锡、堵孔、凸点共面度差等不良，高价值 FC 载板因此报废，增加企业生产成本。过去高端 FC 载板电铸钢网大多依靠进口，交期漫长、改版调试响应慢，新品研发进度容易受制于人，本土高性能工装供给成为行业迫切需求。

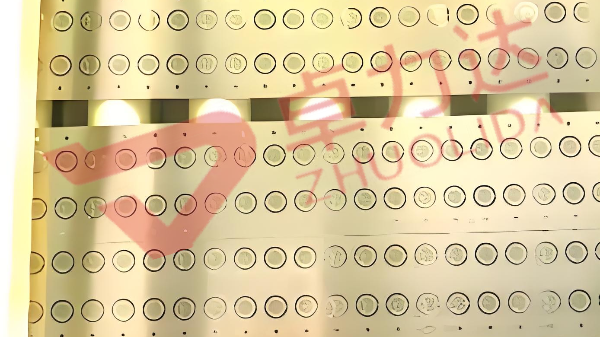

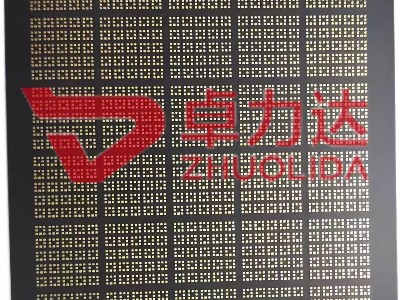

针对FC 载板量产过程中的行业痛点，南通卓力达研发团队对母模制作、电铸沉积、后处理整平全流程进行优化升级。这款批量量产的FC 载板专用电铸钢网，采用 LDI 激光直写母模，搭配自研脉冲电铸工艺，依靠电化学增材成型，规避切削、蚀刻带来的侧蚀与毛刺问题。产品孔位精度控制在 ±1μm，微孔侧壁接近 90° 垂直，内壁达到镜面效果，锡膏、助焊剂脱模干净，减少残留物堆积，降低堵孔概率。产品可选用镍钴合金材质，提升钢网硬度与耐磨性能，有效延长印刷使用寿命，适配 FC 载板产线长时间连续作业。
立足南通生产基地，卓力达发挥长三角地域优势，就近服务江浙沪封测产业集群。对比进口产品数周的交付周期，本土工厂可完成图纸评估、工艺优化、快速打样到批量交付全链条服务。技术团队可就近对接客户产线实际工况，根据不同规格 FC 载板做工艺微调，缩短新品验证周期。目前该款FC 载板电铸钢网已完成多家江浙沪封测厂商产线验证，在 AI 芯片 FC‑BGA 封装、倒装芯片植球等场景稳定运行，有效改善印刷类缺陷，助力客户提升封装良率。
作为江苏省专精特新、国家高新技术企业，卓力达配置万级洁净生产车间，建立完整的品控检测体系。每一片FC 载板电铸钢网出厂前，都经过 AI 视觉检测、二次元尺寸校验，对孔径、孔位、平面度、外观缺陷逐项筛查，保障批量产品一致性。企业深耕精密电铸多年，先后推出 ABF 电铸模板、Substrate 载板模板、FC 植球钢网等系列半导体封装工装，积累多项自主发明专利，具备从研发打样到大批量供货的完整制造能力。
FC 载板专用电铸钢网实现批量量产，是先进封装工装国产化进程中的重要一环。该产品落地，缓解江浙沪封测企业对进口钢网的依赖，帮助客户压缩采购成本，降低供应链断供风险。无需漫长海外排期，本土快速响应的服务模式，也更加适配国内芯片企业快速迭代的研发节奏。
展望未来，随着 Chiplet、3D 堆叠技术持续发展，FC 载板 I/O 密度将继续提升，对电铸钢网精度要求会持续走高。南通卓力达将持续加大研发投入，紧跟 FC‑BGA 封装技术迭代，持续打磨 FC 载板、ABF、Substrate 系列电铸工装，扎根南通，辐射长三角，以微米级精密制造实力，持续赋能江浙沪半导体封测产业，为国内先进封装产业链高质量发展贡献本土制造力量。
