伴随着 AI 算力芯片、HBM 高速内存、FC-BGA 倒装封装、Chiplet 芯粒技术大规模落地，芯片引脚密度持续攀升，凸点间距不断缩小，植球工艺成为制约先进封装良率提升的关键瓶颈。半导体植球电铸植球模板凭借微米级成型能力，突破蚀刻、激光切割模板的先天局限，重塑晶圆植球、载板植球生产标准，正在深度颠覆高端芯片封装制造体系。

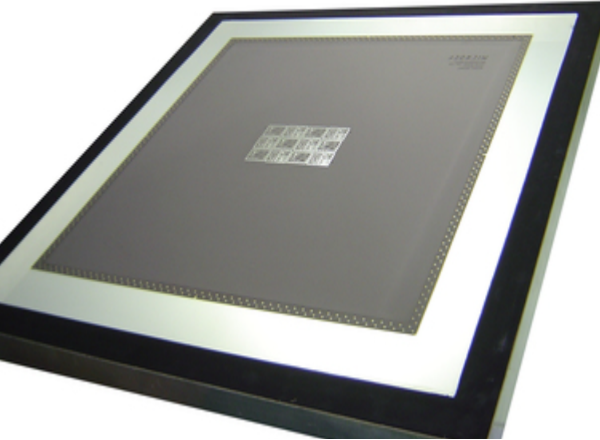

植球是 BGA、WLP 晶圆级封装、2.5D/3D 堆叠封装的核心工序，植球模板（BALL MASK）承担锡球定位、助焊剂精准印刷功能。模板开孔精度、孔壁形态、板面稳定性，直接决定是否出现锡球偏移、漏植、桥连、虚焊等不良。传统不锈钢激光钢网、化学蚀刻模板属于减材制造：激光加工产生热影响区，孔壁存在毛刺与台阶；蚀刻工艺侧蚀严重，开孔形成喇叭口。当芯片凸点间距进入 50μm 以内超细间距制程，传统模板缺陷被持续放大，无法满足算力芯片、车规半导体量产要求。

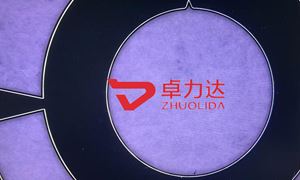

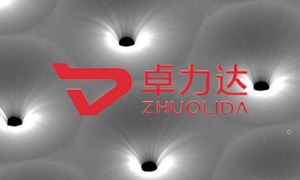

电铸植球模板采用电化学增材成型工艺，依托 LDI 激光直写光刻制备母模，驱动镍钴合金离子有序沉积一体成型。全程无机械切削、无高温灼烧，从根源消除残余应力、开孔毛刺、锥度失控等痛点，也是目前唯一能够稳定实现微米级微孔阵列批量制造的方案。主流电铸植球模板孔径公差可达 ±0.8~2μm，孔位定位精度≤±1μm，孔壁粗糙度 Ra≤0.05μm，近乎镜面光滑。垂直规整的微孔结构大幅提升锡膏、助焊剂释放率，脱模残留极低，从源头降低封装不良率。
对比传统模板，电铸植球模板对封装工艺的革新体现在三大维度。首先，适配超细间距高密度植球。面对 FC-BGA 芯片 ABF 载板、12 英寸大尺寸晶圆高密度凸点阵列，电铸工艺可一体成型上万级微孔阵列，整片模板厚度均匀、平面度稳定，有效规避超薄钢网长期印刷翘曲变形问题，支撑 40μm 以下微间距芯片规模化植球生产。其次，持续拉高封装良率。行业量产数据显示，更换电铸植球模板后，桥连、空焊、锡珠等缺陷可下降 18%~30%，封测工厂综合良率提升 12%~28%，大幅降低芯片报废带来的生产成本。第三，拉长工装使用寿命。镍钴合金材质硬度高、耐磨性能优异，连续印刷次数可达激光模板 3~5 倍，减少产线停机换网频次，优化先进封装产线稼动率。
在国产化浪潮下，微米级电铸植球模板打破海外长期垄断。过去高端先进封装植球模板依赖进口，交付周期长、采购成本高昂。如今国内精密电铸厂商搭建万级洁净产线，完善脉冲电沉积、应力缓释、全自动视觉检测整套工艺体系，支持 8 英寸、12 英寸晶圆模板、ABF 载板植球模板定制，兼顾研发样品快速打样与大批量量产交付，长三角、华南半导体封测集群均可就近配套，有效缩短交付周期、降低整体采购成本。

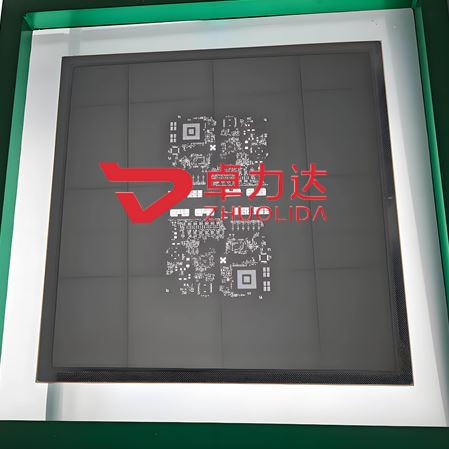

应用场景层面，电铸植球模板已经全面渗透主流高端封装赛道：面向 GPU、AI 加速器 FC-BGA 封装载板植球；适配 HBM 高带宽存储多层堆叠晶圆植球；服务车载功率芯片、射频芯片晶圆级 Fan-out 封装；同时满足实验室新品工艺验证、小批量试样需求。根据工况不同，可选用纯镍经济型模板或者高硬度镍钴合金长效耐磨模板，厚度覆盖 0.02mm~0.15mm 区间，支持异形开孔、分区差异化孔径定制。
先进封装技术竞争本质是精密制造能力的竞争。随着芯片持续小型化、互连密度不断提高，传统加工路线的性能天花板已经显现，微米级电铸植球模板不再是高端产线可选升级方案，而成为超细间距先进封装的刚需工装。未来，微纳电铸工艺将继续向更小开孔、更高平面度、复合功能涂层方向迭代，持续赋能国产芯片封装产业突破技术壁垒，助力算力芯片、存储芯片、车载半导体产业链自主可控。
