AI 算力芯片、HBM 高带宽内存、Chiplet 芯粒、2.5D/3D 堆叠封装持续规模化落地，先进封装成为延续摩尔定律的核心路线。在晶圆植球、微凸点锡膏印刷、助焊剂涂布等关键工序中，电铸晶圆模板作为不可或缺的精密工装，直接决定微凸点均匀度、封装良率与产线稳定性。随着超细间距封装需求爆发，传统激光、蚀刻不锈钢模板逐渐抵达性能上限，采用电化学增材制造的电铸晶圆模板迎来广阔增长空间，有望成长为半导体封测赛道的下一个百亿风口。

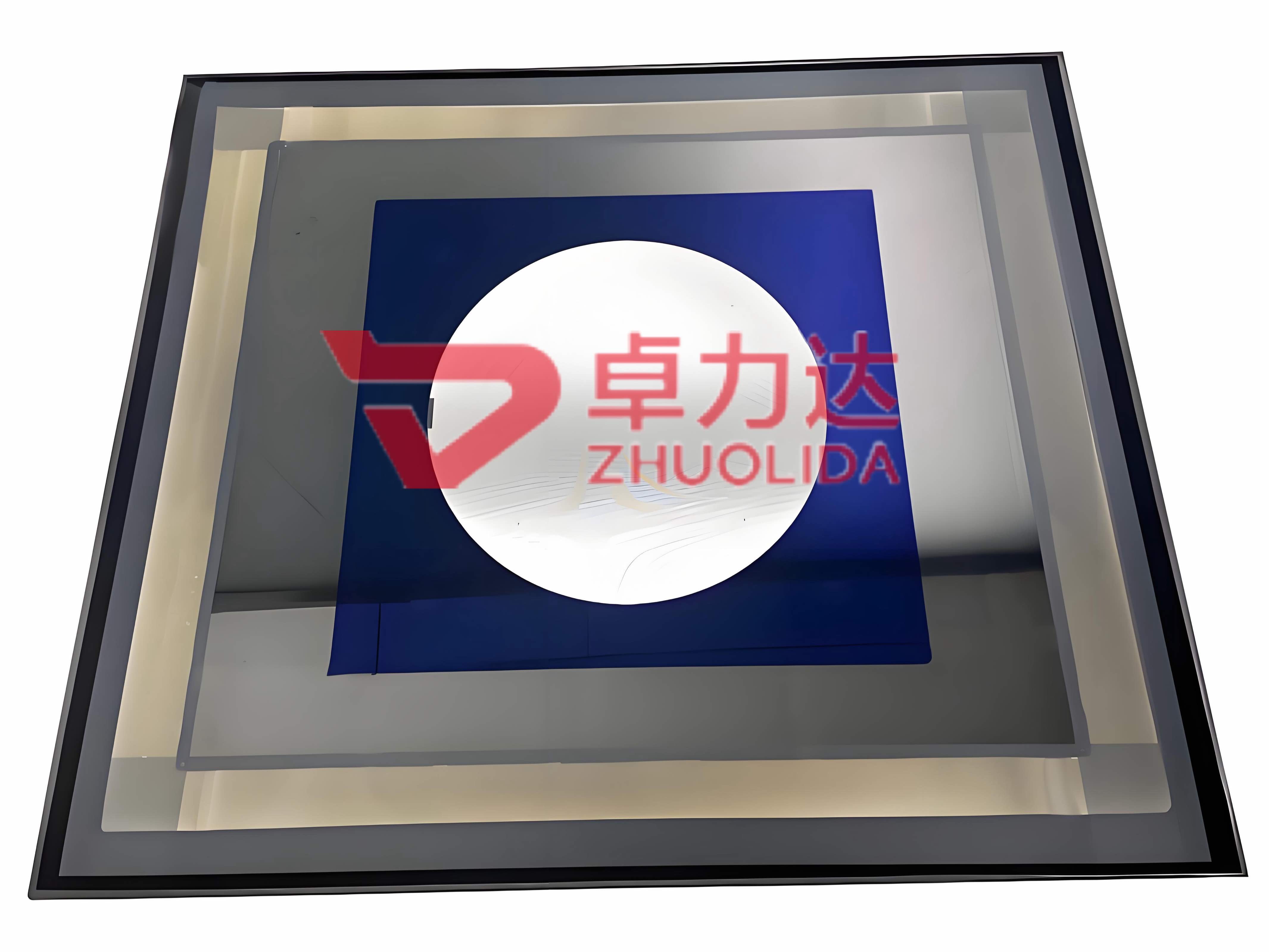

电铸晶圆模板主要用于 WLP 晶圆级封装、FC 倒装芯片、HBM 存储晶圆植球制程，依靠高精度微孔阵列完成锡膏精准转印、锡球定位放置。芯片不断小型化，I/O 引脚间距持续缩小至 50μm 以内，部分高端算力芯片甚至推进至 20~30μm 超细间距，对模板开孔精度、孔壁形态、板面平面度提出近乎严苛的标准。市场主流的不锈钢激光模板依靠熔融切割成型，微孔内壁存在熔渣、纵向条纹，粗糙度高，锡膏极易粘附堵孔；开孔天然存在锥度偏差，印刷后凸点大小不一，频繁出现桥连、空焊、锡珠缺陷。化学蚀刻模板受侧蚀效应制约，难以实现高密度垂直微孔阵列，超薄板面容易产生内应力，长时间印刷出现翘曲变形，无法满足头部封测工厂大规模连续量产需求。

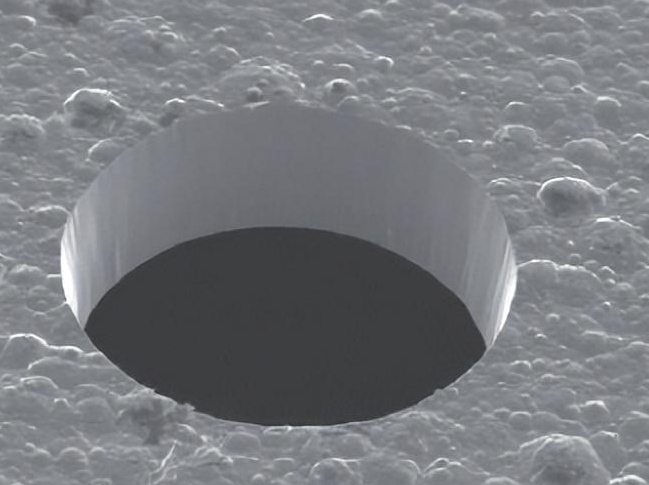

区别于减材加工方案，电铸晶圆模板依托LDI 光刻母模 + 脉冲电沉积工艺一体成型，镍金属原子逐层有序沉积，从根源规避侧蚀、热损伤缺陷。南通卓力达深耕半导体精密电铸领域，持续优化低应力镍钴合金电铸体系，模板开孔位置公差控制在 ±1μm，微孔侧壁陡直光滑，内壁达到镜面级别，锡膏释放顺畅均匀，大幅降低印刷不良率。产品厚度可控区间 0.02~0.15mm，板面应力经过恒温时效释放，高低温循环工况下不易形变；镍钴合金基材硬度更高，耐磨性能突出，连续印刷寿命可达传统激光模板 3 至 4 倍，有效减少产线停机换模频次。同时模板洁净度等级满足半导体生产标准，无金属碎屑脱落，不会划伤晶圆焊盘，适配无铅焊膏、免清洗封装工艺。
下游四大赛道需求集中释放，持续拉动电铸晶圆模板市场扩容。其一，AI 服务器 GPU、算力加速芯片大规模量产，FC 倒装封装需求持续走高，超细间距微凸点工艺带动高端模板增量；其二，HBM 高带宽存储广泛应用于大模型算力集群，2.5D 堆叠封装对晶圆植球一致性要求极高，成为电铸晶圆模板核心增量市场；其三，Chiplet 异构封装加速普及，多芯粒互连依赖高密度凸点阵列，带动 4~12 英寸全规格晶圆模板需求；其四，新能源汽车域控制器、SiC 功率器件、车载 MEMS 传感器扩产，车规芯片严苛的可靠性标准，推动厂商升级电铸模板方案。
长期以来，高端电铸晶圆模板市场长期被海外厂商垄断，采购成本高昂、样品交付周期漫长，制约国内封测企业新品研发节奏。以南通卓力达为代表的本土精密电铸企业持续技术攻坚，搭建万级恒温洁净生产车间，配备激光直写制版设备、AI 全域视觉检测系统、二次元精密测量仪器，构建图纸评审、母模开发、脉冲电铸成型、整平抛光、无尘清洗、真空封装全闭环品控流程。企业支持圆形异形微孔阵列、分区差异化开孔定制，适配各类晶圆尺寸与封装工艺，兼顾研发阶段快速打样与大批量柔性交付。依托南通长三角区位优势，快速响应江浙沪封测厂、IC 载板企业试样验证需求，加速先进封装精密工装国产化替代。
机遇背后，行业竞争格局正在快速分化。低端通用印刷模板陷入价格内卷，而能够稳定实现亚微米级精度、具备半导体级洁净生产资质、持续工艺迭代的源头制造企业，将持续抢占高附加值市场。随着国内先进封装产能持续扩建，电铸晶圆模板渗透率稳步提升，行业迎来长期上行周期。
面向未来，南通卓力达持续深耕微纳电铸技术，重点攻关超小孔径晶圆模板、大面积超薄电铸基材、长效耐磨复合镀层技术，不断缩小与国际一流产品的差距。依托成熟的微米级精密制造能力，持续为国内封测企业提供稳定可靠的电铸晶圆模板、植球模板一体化解决方案。在半导体自主可控的时代浪潮下，电铸晶圆模板作为先进封装关键精密耗材，赛道增长潜力全面释放。南通卓力达将持续发挥区域精密制造优势，以精密电铸技术赋能国产算力芯片、存储芯片、车载半导体产业高质量发展，共同把握先进封装百亿市场新机遇。
