在AI芯片、HBM显存、FC-BGA先进封装快速迭代的当下，半导体测试技术持续向超细间距、高频高速、高耐久量产方向升级。SOCKET测试弹片作为IC测试座的核心接触部件，直接决定芯片测试的精准度、稳定性与使用寿命。传统冲压、蚀刻工艺制作的测试微弹片，普遍存在机械应力残留、弹力不均、接触阻抗偏高、高频插拔易疲劳变形等问题，难以适配0.2mm以下窄间距、高频高速的高端芯片测试场景，长期依赖进口产品，成为国内半导体测试配件国产化的核心瓶颈。立足江苏南通精密制造产业优势，南通卓力达深耕微米级电铸工艺二十余年，全新研发电铸SOCKET测试微弹片，彻底打破传统工艺局限，实现国产高端测试弹片高精度、高一致性、长寿命量产。
相较于传统加工工艺，南通卓力达全新电铸SOCKET测试弹片采用镍钴合金电铸沉积一体成型工艺，从生产根源上解决行业痛点。冲压弹片依靠机械裁切成型，必然存在拉伸应力，长期插拔易出现弹力衰减、弹片形变、对位偏移等问题；普通蚀刻弹片受侧蚀工艺限制，边缘平整度差、尺寸精度不足，无法满足超细间距阵列排布需求。而卓力达电铸测试微弹片依托自主优化的电铸配方与恒温恒流沉积技术，无机械接触加工、无应力残留、无毛刺、无侧蚀偏差，成品边缘规整、板面平整光滑，微米级尺寸精度可控，完美适配高密度、微异形结构设计，最小可适配0.175mm超细测试间距，覆盖当下主流先进封装芯片测试需求。
性能层面，这款新研发的半导体测测试弹片实现多重技术突破，全方位适配高端测试场景。在导电性能上，通过优化合金配比与晶格结构，大幅降低接触阻抗，高频信号传输损耗极低，有效杜绝芯片测试过程中的信号漂移、数据误判、漏测等问题，显著提升测试准确率与稳定性，适配5G、高速算力芯片的高频测试工况。在耐久性能上，电铸成型的金属结构韧性均匀、抗疲劳性优异，经过数万次高频插拔测试后，弹力衰减幅度极小，相较于传统弹片使用寿命大幅提升，有效降低半导体测试设备的配件更换频次与运维成本，适配工厂大批量、长时间连续测试作业。

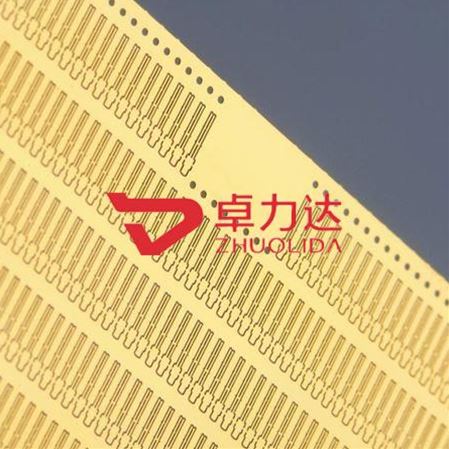

量产一致性与适配性，是卓力达电铸SOCKET测试弹片的核心竞争优势。依托卷对卷整版电铸量产技术，单版可成型数千颗微弹片，每一颗弹片的尺寸、弹力、阻抗、平整度参数高度统一，批量良品率与一致性远超传统加工产品，彻底解决批量测试数据偏差大、产品良率不稳定的行业难题。同时产品厚度可精准控制在0.05-0.2mm区间，支持各类微异形、超薄、高密度阵列结构定制，可灵活适配FC-BGA、QFN、BGA等不同封装规格的芯片测试座，适配半导体研发试样、中试检测、量产测试全流程场景。
作为江苏南通专精特新高新技术企业，卓力达拥有4万㎡自有标准化工业园，配套完整的无尘电铸生产车间与精密检测设备，搭载二次元影像仪、平整度测试仪、疲劳寿命试验机等全套检测仪器，实现原材料、生产制程、成品出库全流程品质溯源。企业具备完善的ISO9001、IATF16949体系资质与环保合规资质，规避小厂停产断供风险，可稳定承接小批量定制打样与大规模量产订单，24小时快速出样，批量交期稳定可控。
目前国内半导体测试配件国产化进程加速，传统工艺制造的测试弹片已无法匹配高端芯片测试标准。南通卓力达凭借蚀刻+电铸一体化核心技术，突破半导体测试弹片制造瓶颈，自研电铸SOCKET测试弹片凭借高精度、低阻抗、高耐久、高一致性的核心优势，成功替代进口同类产品，助力半导体测试设备降本增效，为长三角乃至全国半导体先进封装产业的国产化升级提供核心配件支撑。
