在 AI 算力爆发、先进封装加速迭代的当下，Chiplet 异构集成、HBM 高带宽存储、FC-BGA 封装成为高端芯片量产的核心路径，倒装芯片（Flip Chip） 技术作为先进封装的基石工艺，正迎来前所未有的市场需求。不同于传统引线键合封装，倒装芯片以短路径、高密度、高可靠的特性，成为算力芯片、车载半导体、高端存储的首选封装方案，其制程精度直接决定芯片最终性能与良率。作为深耕精密电铸领域的南通本土厂家，卓力达立足长三角产业腹地，为江浙沪封测企业、IC 载板厂商提供倒装芯片专用高精度 FC 电铸钢网，助力客户稳定提升封装良率。
倒装芯片简称 FC，核心原理是将芯片有源面朝下翻转，通过芯片表面制备的金属微凸点阵列，直接与封装基板焊盘实现电气互连。传统正装芯片依赖金线、铜线进行引线键合，信号传输路径长、寄生电感大，难以满足高频高速运算需求；而倒装芯片省去细长引线，信号传输距离缩短至微米级，阻抗与信号干扰大幅降低，同时凸点可布满芯片整个表面，I/O 引脚密度数倍提升，能够在有限芯片面积内承载更多数据通道，完美适配高端芯片高性能、小型化的发展趋势。
完整的倒装芯片封装制程包含晶圆凸点制备、基板锡膏印刷、芯片贴装倒装、回流焊接、底部填充等多道工序，其中锡膏印刷与微凸点植球是良率管控的核心关口。随着封装制程不断升级，高端倒装芯片的焊盘间距已缩小至 40μm 级别，数十万甚至上百万个微凸点密集排布，印刷过程中微小的误差就会引发少锡、连锡、凸点偏移、虚焊空洞等缺陷，造成整片高价值 ABF 载板报废。传统激光钢网依靠高温熔融开孔，孔壁存在熔渣毛刺，长期印刷易挂锡堵孔；蚀刻钢网存在天然侧向腐蚀，开孔呈喇叭口形态，锡膏脱模一致性差，均已难以适配超细间距倒装芯片的量产需求。

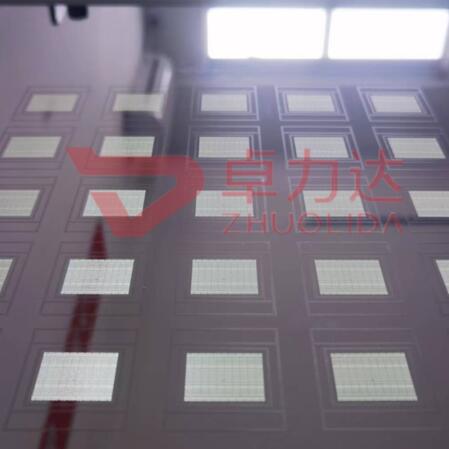

针对倒装芯片微间距封装痛点，高精度电铸 FC 钢网成为行业主流配套方案。南通卓力达自主研发生产的倒装芯片专用电铸钢网，采用 LDI 激光直写母模搭配脉冲电化学沉积工艺，以增材制造方式实现金属原子有序沉积成型，全程无切削应力、无高温热损伤、无侧蚀缺陷。产品开孔精度稳定控制在 ±1~2μm，微孔侧壁垂直度接近 90°，内壁经纳米抛光处理呈镜面状态，锡膏与助焊剂脱模顺畅干净，从源头减少桥连、少锡、堵孔等印刷不良，显著提升倒装芯片凸点成型一致性与封装良率。
材质升级进一步适配倒装芯片规模化量产工况。卓力达可选高纯镍、高耐磨镍钴合金基材，其中镍钴合金电铸钢网硬度高、抗疲劳性强，连续印刷寿命可达传统激光钢网的 3 倍以上，大幅降低产线换版停机与调试成本。同时钢网残余应力低，在温度波动、高频次印刷工况下不易翘曲变形，能够长期保持尺寸稳定性，适配 FC-BGA、SiP 系统级封装、晶圆级封装等多类倒装芯片制程。针对客户差异化需求，厂家支持阶梯钢网、分区异型开孔、局部补强结构定制，覆盖从研发打样到批量量产的全周期需求。
当前倒装芯片技术已全面渗透高端半导体核心赛道。在算力芯片领域，GPU、AI 处理器普遍采用倒装芯片封装，支撑海量数据高速交互；在存储领域，HBM 高带宽存储通过倒装堆叠工艺，实现多层芯片高密度互连；在车载电子领域，车规级倒装芯片耐受高低温交变与强振动，保障行车安全；在 5G 通信与光学领域，倒装芯片低寄生、高带宽的优势，充分满足高频信号传输需求。
随着国内先进封装产能快速扩张，倒装芯片供应链国产化进程持续加速。过去高端倒装封装配套精密工装长期依赖进口，交期长、成本高、技术响应慢。南通卓力达作为江苏省专精特新企业、国家高新技术企业，拥有 45000㎡自有产权厂房与万级洁净生产车间，搭建从母模制备、电铸成型到全检包装的全闭环产线，所有 FC 钢网均经过 AI 视觉检测、二次元量测全项验证，完全匹配半导体超净产线使用标准。依托南通区位优势，企业可快速对接上海、苏州、无锡、杭州等江浙沪半导体产业集群，实现快速打样、就近交付、上门技术支持，大幅缩短客户新品验证周期。
在先进封装行业竞争日趋激烈的当下，倒装芯片良率与成本控制成为封测企业的核心竞争力。从前端印刷工装入手升级制程，替换高精度电铸 FC 钢网，是投入产出比极高的降本增效路径。目前江浙沪多家头部封测厂商，已在倒装芯片量产线全面导入卓力达电铸钢网，实现良率与稼动率的双重提升。
展望未来，随着 3D 堆叠、Chiplet 等下一代封装技术普及，倒装芯片将向更微间距、更高集成度方向持续演进，对配套工装的精度与可靠性也将提出更高要求。卓力达将持续迭代超薄电铸工艺与耐磨合金配方，深耕倒装芯片配套精密工装领域，以本土高端制造实力服务江浙沪半导体产业，助力国内先进封装产业链自主可控高质量发展。
