随着 AI 算力芯片、HBM 存储、WLCSP、Fan-out 扇出封装技术大规模落地，8 英寸、12 英寸晶圆级制造持续向着超细间距、高密度凸点方向演进。电铸晶圆模板作为晶圆植球、锡膏印刷、微凸点制备的核心精密工装，如同半导体晶圆精密制造的 “隐形骨架”，模板微孔精度、孔壁质量、板面稳定性直接决定封装良率与芯片长期可靠性。传统蚀刻、激光切割模板受加工原理限制，难以适配先进制程严苛标准。依托纳米级一体成型工艺打造的电铸晶圆模板，突破传统制造瓶颈，加速国内晶圆级封装产业链自主化进程。南通卓力达深耕半导体精密电铸，量产高纯镍、镍钴合金电铸晶圆模板，立足长三角，就近服务江浙沪封测企业、晶圆制造厂商，提供微米级晶圆印刷全套解决方案。
在晶圆级封装量产场景中，微小工装缺陷会被成倍放大。化学蚀刻模板存在侧向腐蚀问题，开孔呈喇叭状锥孔，锡膏脱模不畅，极易产生桥连、少锡不良；激光切割依靠高温熔融成型，微孔内壁残留熔渣、存在热影响区，超细间距工况下频繁出现堵孔，并且加工带来的残余应力易造成超薄模板翘曲变形。对于 20~150μm 微间距晶圆凸点工艺，孔径波动、孔壁粗糙会直接引发锡球偏移、虚焊、凸点共面度不足，造成整片晶圆报废。伴随着国内高端晶圆产能持续扩张，芯片 I/O 引脚密度不断提升，行业急需高精度、高稳定性、长使用寿命的新一代晶圆模板。

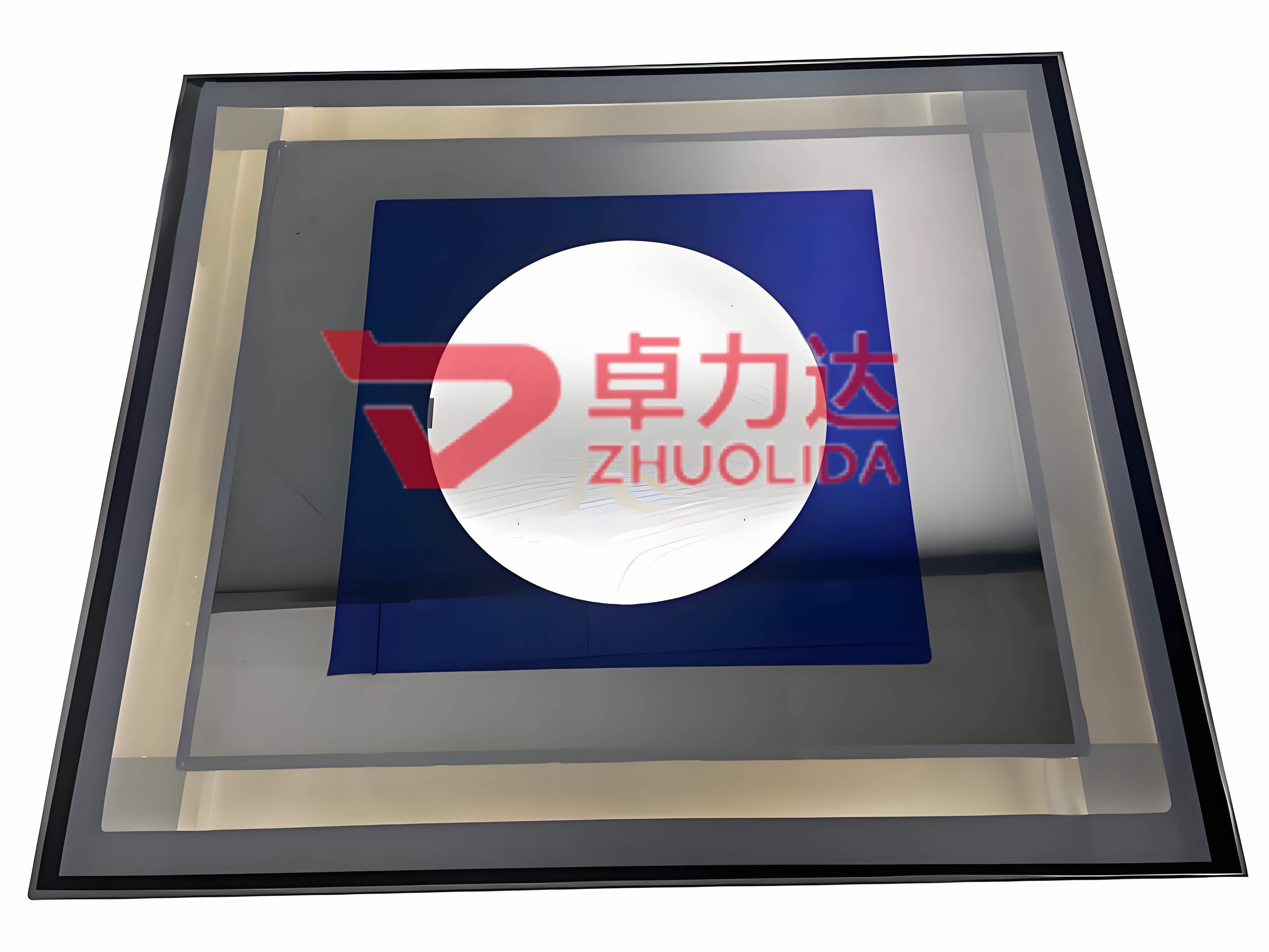

电铸晶圆模板采用LDI 激光光刻母模 + 脉冲电化学沉积增材一体成型工艺，区别于各类减材加工方式，金属离子逐层有序生长，无切削应力、无高温灼烧、不存在侧蚀缺陷。南通卓力达优化纳米晶低应力电铸体系，可选高纯镍、高耐磨镍钴合金基材，晶粒尺寸达到纳米级别；开孔尺寸公差稳定控制在 ±1μm，高端定制规格可达 ±0.5μm，微孔侧壁垂直度高于 90°，内壁经过纳米抛光处理，粗糙度 Ra≤0.05μm，光滑孔道大幅降低锡膏、助焊剂挂壁残留。产品厚度覆盖 0.02~0.35mm，大尺寸晶圆模板残余应力极低，持续印刷、高低温交替环境下不易翘曲形变，保障数万次印刷后图形阵列精度稳定。整套产品在万级洁净车间完成超纯水清洗、钝化与真空封装，杜绝金属微粒脱落，满足半导体工厂超净生产异物管控规范。
凭借纳米级成型优势，电铸晶圆模板广泛适配多条先进封装技术路线。WLCSP 扇入 / 扇出晶圆级封装：适配射频芯片、电源管理芯片晶圆锡膏印刷与植球工序，稳定支撑超细间距批量生产，缩小芯片封装体积。 FC 倒装芯片与 FC-BGA 制程：面向 GPU、AI 算力芯片微凸点制备，精准控制锡膏转移量，提升凸点尺寸一致性，降低空洞、虚焊风险。 2.5D/3D 堆叠、HBM 高带宽存储封装：针对高密度阵列微孔需求，定制超大尺寸、多分区图形晶圆模板，满足多层芯片键合工艺要求。 同时可应用于功率半导体晶圆、车载芯片晶圆测试印刷工序，覆盖消费电子、汽车电子、算力硬件多元赛道。
材质升级带来显著的全生命周期成本优势。镍钴合金电铸晶圆模板硬度、耐磨性能远超纯镍材质，连续印刷使用寿命大幅提升，有效减少产线频繁换版停机调试。虽然单片采购成本高于常规激光模板，但长期分摊耗材成本持续下降，同时显著降低晶圆报废带来的巨额损失。依托柔性定制能力，可按照 4/6/8/12 英寸晶圆尺寸开发专属模板，支持圆孔、异形微孔、阶梯开孔、分区差异化图形设计；新品研发阶段支持快速打样，缩短芯片工艺验证周期。依托江苏南通区位优势，快速对接上海、苏州、无锡、杭州、宁波等长三角集成电路产业集群，样品配送、技术交流高效顺畅，提升供应链响应速度。

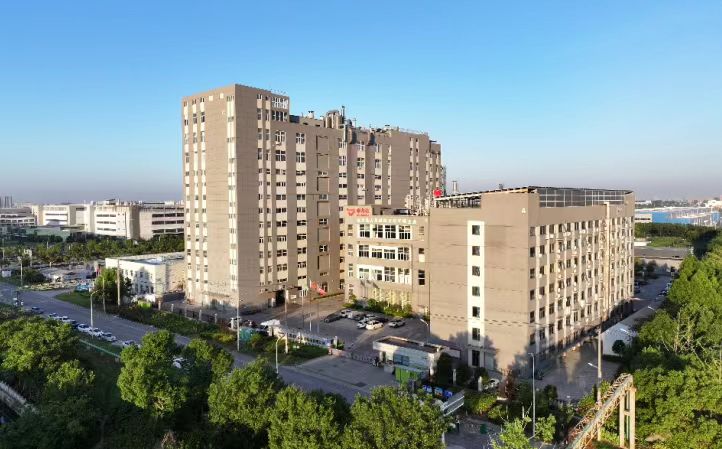

厂区搭建恒温洁净电铸生产线，搭载激光直写光刻设备、AI 全域视觉检测系统、二次元高精度测量仪器，建立母模制备、脉冲合金电沉积、应力整平、无尘清洗全闭环质量管控。每一片电铸晶圆模板完成孔径、孔位、平面度、外观缺陷全项检测，配套完整检测报告，方便半导体企业来料审核。长久以来，高端电铸晶圆模板高度依赖海外进口，交付周期漫长，售后响应滞后；如今国产纳米级电铸工艺持续突破，电铸晶圆模板性能对标国际一线产品，持续推动先进封装核心工装国产化替代。
当前国内半导体产业竞争加剧，晶圆制造与封测厂商一边攻坚先进制程，一边持续压降制造成本。依靠设备调试挖掘良率的空间逐步收窄，导入高精度电铸晶圆模板，从源头减少封装缺陷，成为提升产能效益的关键抓手。越来越多头部封测厂逐步替换传统模板，将电铸晶圆模板导入高端晶圆量产产线。
面向半导体产业长远发展，南通卓力达持续攻关更小开孔尺寸、超大幅面超薄电铸晶圆模板，不断优化镍钴合金电铸配方，适配下一代 Chiplet、高密度异构集成封装需求。立足长三角集成电路产业腹地，持续为江浙沪晶圆厂、封测企业提供一站式电铸晶圆模板定制方案。在先进封装技术竞速赛道，拥有纳米级成型能力的电铸晶圆模板持续夯实晶圆制造工艺基础，作为精密制造 “骨架”，助力国产半导体晶圆不断突破良率上限。
