在先进封装快速迭代的当下，FC-BGA倒装封装、HBM高带宽存储、Chiplet异构集成成为高端芯片量产主流技术，而Substrate（IC封装基板）作为芯片封装的核心基础载体，是衔接裸芯片与终端主板的关键核心部件。不同于普通PCB电路板，Substrate具备超细线路、超高平整度、稳定耐热性的核心优势，承担电气互连、机械支撑、散热防护三大核心作用，直接决定芯片信号传输效率与封装良品率，是算力芯片、车载芯片、射频芯片量产的核心基石。南通卓力达深耕半导体精密电铸工装领域，立足长三角，为江浙沪基板厂商、封测企业提供适配Substrate微间距制程的定制化印刷钢网解决方案。
Substrate即半导体IC封装基板，是先进封装不可或缺的特种基材，核心用于芯片二次封装过渡。传统封装依靠引线框架实现信号连接，存在线路长、干扰大、密度低的短板，而Substrate可实现高密度多层布线，通过微米级微孔、超细线路完成芯片I/O引脚间距转换，完美适配倒装芯片、微凸点互连工艺。目前行业主流Substrate分为ABF树脂基板、BT树脂基板、陶瓷基板三大类，其中ABF基板凭借超薄轻量化、超高布线精度，成为AI算力芯片、HBM存储的首选基材；陶瓷基板则凭借优异导热性，广泛应用于车载功率半导体、高频光通信芯片场景。
随着芯片制程不断升级，Substrate工艺精度门槛持续拔高。当下高端封装基板线宽线距已低至15μm，焊盘间距缩小至40μm超细规格，对表面平整度、焊盘一致性、印刷精度提出极致要求。在Substrate植球、锡膏印刷、助焊剂涂布的核心工序中，微小工艺误差都会被放大，引发少锡、连锡、凸点偏移、虚焊空洞等不良问题。传统激光、蚀刻钢网因孔壁粗糙、孔径偏差大、易挂锡堵孔，无法适配超细间距基板量产需求，极易造成昂贵Substrate基板批量报废，大幅增加企业生产成本。

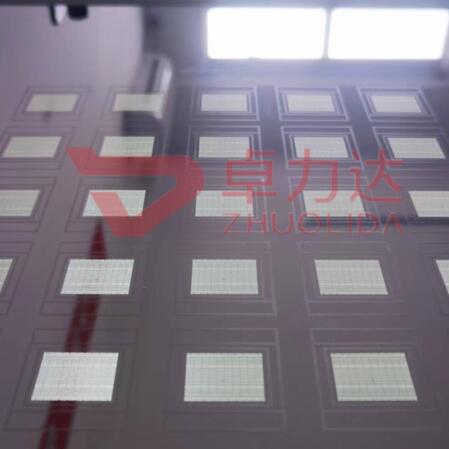

针对Substrate先进封装制程痛点，高精度电铸钢网成为行业标配配套工装。南通卓力达专为IC封装基板研发的电铸钢网，采用LDI激光直写母模+脉冲电铸一体成型工艺，区别于传统减材加工，无侧蚀、无高温熔渣、无机械应力，微孔侧壁垂直陡直，内壁经纳米抛光处理，光滑不挂浆、脱模顺畅。钢网孔径精度稳定控制在±1~2μm，孔位一致性极高，能够精准匹配ABF、BT各类Substrate基板的微间距焊盘布局，从源头杜绝印刷不良，大幅提升封装良品率。
材质与工艺的双重优势，适配Substrate规模化量产需求。常规纯镍钢网使用寿命有限，难以支撑持续量产，而升级镍钴合金材质的电铸钢网，硬度高、耐磨性强，连续印刷寿命远超传统钢网，有效减少产线换版停机、工艺调试频次，提升产线稼动率。同时低应力成型工艺可避免钢网长期使用翘曲变形，持续保障Substrate基板批量生产的工艺稳定性，适配FC-BGA、SiP系统级封装、2.5D堆叠等高端封装场景。针对异形基板、分区差异化焊盘布局，可定制阶梯开孔、局部补强、异形阵列钢网，满足不同规格Substrate的工艺定制需求。
目前Substrate已全面覆盖高端半导体全赛道应用。在算力领域，ABF Substrate支撑GPU、AI处理器高密度倒装封装，保障高频信号高速传输，降低信号衰减与干扰；在存储领域，精密封装基板适配HBM堆叠封装，实现多层芯片高效互连；在车载半导体领域，高稳定、耐高温Substrate适配车载主控、功率芯片，耐受高低温交变、高强度振动工况；在消费电子与通信领域，轻薄化基板助力5G射频芯片、微型传感器小型化封装升级。
国产Substrate产业近年加速国产化替代，但超细间距封装配套工装曾长期依赖进口，存在交期长、售后滞后、成本高昂等问题。南通卓力达深耕精密电铸领域多年，依托万级洁净生产车间、AI全域视觉检测设备、高精度测量仪器，实现Substrate专用钢网全流程自主生产，每款产品均经过孔径、孔位、平面度、外观全项检测，配套完整质检报告，完全匹配半导体超净生产标准。依托江苏南通区位优势，高效服务上海、苏州、无锡、杭州、宁波等江浙沪半导体产业集群，支持快速打样、批量交付，大幅缩短客户新品验证与量产周期。
当前先进封装行业竞争日趋激烈，Substrate作为核心基材，其量产良率与工艺稳定性是企业核心竞争力。在基板制造工艺日趋成熟的当下，升级精密印刷工装、优化前端植球印刷制程，成为降本增效、提升产品竞争力的关键。越来越多江浙沪封测企业、基板厂商逐步替换传统钢网，批量导入高精度电铸钢网，实现Substrate封装工艺提质增效。
未来，Substrate将持续向超薄化、超高密度、高导热、高可靠性方向迭代，Chiplet异构集成、玻璃基板等新技术也对配套工装提出更高精度要求。南通卓力达将持续迭代电铸工艺、优化合金材质配方，深耕Substrate封装配套领域，持续为江浙沪半导体产业链提供一站式精密模板定制方案，以国产精密制造赋能先进封装产业高质量发展。
